PYTANIE NR 31.
Na rysunku przedstawiono prace przy wykonywaniu

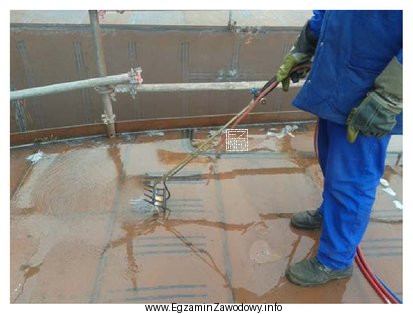

Ilustracja przedstawia osobę wykonującą prace związane z prostowaniem bezudarowym na powierzchni metalowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prostowanie bezudarowe polega na korygowaniu odkształceń elementów (często po spawaniu) bez użycia uderzeń, zwykle przez kontrolowane oddziaływanie siłą lub ciepłem. Odpowiedzi o cięciu, suszeniu i przygotowaniu do malowania dotyczą innych etapów technologicznych i mają inne cele oraz typowe ślady pracy.

Pełne wyjaśnienie:

"Prostowanie bezudarowe" to sposób przywracania prawidłowego kształtu elementom konstrukcji (np. poszyciu, usztywnieniom), w którym unika się uderzeń (młotów, pobijaków). W praktyce oznacza to prostowanie realizowane metodami, które nie wprowadzają lokalnych wgnieceń i nie pogarszają jakości powierzchni ani geometrii poprzez udar.

W kontekście prac kadłubowych bezudarowe prostowanie jest typowo stosowane do usuwania odkształceń powstałych m.in. po spawaniu, montażu lub w wyniku obciążeń eksploatacyjnych. Zasadniczym celem jest korekcja odkształcenia, a nie rozdzielanie materiału czy przygotowanie powłok.

Odpowiedź "suszenia bloku" nie pasuje do robót kadłubowych rozumianych jako obróbka elementów konstrukcji kadłuba; "suszenie" odnosi się do czynności pomocniczych (np. osuszanie, przygotowanie warunków), a nie do korekcji geometrii elementu konstrukcyjnego.

Odpowiedź "cięcia elementów konstrukcji kadłuba" dotyczy procesu rozdzielania materiału (np. termicznego lub mechanicznego). Celem cięcia jest uzyskanie kształtu przez odcięcie fragmentu, a nie usunięcie odkształcenia w istniejącym elemencie.

Odpowiedź "przygotowania powierzchni do malowania" obejmuje zwykle oczyszczanie, odtłuszczanie, usuwanie rdzy i nadawanie chropowatości. To etap związany z jakością powłok ochronnych, a nie z geometrią elementu.

Na egzaminie warto zapamiętać: jeśli celem jest przywrócenie kształtu i ograniczenie dodatkowych uszkodzeń powierzchni, właściwym kierunkiem myślenia jest prostowanie (w tym bezudarowe), a nie cięcie czy przygotowanie do malowania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Prostowanie bezudarowe to korygowanie odkształceń elementów konstrukcji bez uderzeń (bez młotkowania). Stosuje się metody oparte o kontrolowany nacisk lub oddziaływanie cieplne, aby przywrócić geometrię i nie uszkodzić powierzchni.
Uderzenia mogą powodować lokalne wgniecenia, mikropęknięcia, rozkalibrowanie wymiarów lub pogorszenie jakości powierzchni. Metody bezudarowe ograniczają ryzyko dodatkowych uszkodzeń i ułatwiają utrzymanie wymaganej geometrii elementów kadłuba.
W prostowaniu celem jest zmiana kształtu istniejącego elementu, a nie rozdzielenie materiału. W zadaniach obrazkowych typowe jest pokazanie korekcji odkształceń (np. doginanie, kontrolowane nagrzewanie), bez widocznej linii rozdziału i bez efektu "odcięcia".
Najczęściej są to skutki spawania (skurcz spoin i nierównomierne nagrzanie), niewłaściwego podparcia podczas montażu, błędów pasowania oraz obciążeń eksploatacyjnych. Zrozumienie przyczyny pomaga dobrać metodę prostowania i kolejność prac.
Gdy zależy na ochronie powierzchni, dokładności wymiarowej i ograniczeniu ryzyka uszkodzeń materiału. W praktyce wybiera się je m.in. przy cienkich blachach poszycia, elementach wymagających dobrej jakości powierzchni lub tam, gdzie udary mogłyby pogorszyć geometrię.
Tak, bywa mylące, bo w obu przypadkach mogą pojawić się narzędzia ręczne i prace na powierzchni. Różnica jest w celu: przygotowanie do malowania skupia się na czystości i chropowatości (rdza, zgorzelina, odtłuszczenie), a prostowanie na geometrii elementu.
To sygnał, że nie chodzi o prostowanie przez uderzanie, tylko o metody bez młotkowania. W testach zwykle sprawdza to umiejętność odróżnienia procesów technologicznych: korekcji kształtu od cięcia, czyszczenia czy przygotowania powłok ochronnych.
Najczęstsze są: automatyczne kojarzenie palnika z cięciem, mylenie nagrzewania z "suszeniem", oraz skupianie się na jednym narzędziu zamiast na celu czynności. Pomaga pytanie kontrolne: "czy materiał jest rozdzielany, czy tylko korygowany kształt?"
Cięcie prowadzi do przecięcia i rozdzielenia materiału, zwykle wzdłuż planowanej linii. Prostowanie termiczne (bezudarowe) wykorzystuje lokalne nagrzewanie do skurczu i korekcji geometrii, ale bez intencji rozdzielenia elementu na części.
Ćwicz rozpoznawanie procesów na zdjęciach/rysunkach: cięcie, spawanie, prostowanie, szlifowanie, czyszczenie i przygotowanie do malowania. Ucz się "celu procesu" oraz typowych efektów na materiale (odkształcenie vs rozdzielenie vs oczyszczenie).
info

To pytanie poprawnie rozwiązuje 49% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Prostowanie bezudarowe polega na korygowaniu odkształceń elementów (często po spawaniu) bez użycia uderzeń, zwykle przez kontrolowane oddziaływanie siłą lub ciepłem."

Materiały:

  • Materiały szkoleniowe z technologii budowy/remontu kadłubów (prostowanie i usuwanie odkształceń)
  • Instrukcje zakładowe BHP i technologiczne dotyczące prostowania termicznego i prac z palnikiem
  • Podręczniki/opracowania z zakresu odkształceń spawalniczych i metod ich usuwania
