KWALIFIKACJA BUD1 + BUD8 + BUD12 + BUD14 + BUD15 - CZERWIEC 2015

PYTANIE NR 19.
Odległość osi otworu drzwiowego, usytuowanego w zewnętrznej ścianie nośnej, od najbliższej, zewnętrznej krawędzi ściany osłonowej, wynosi

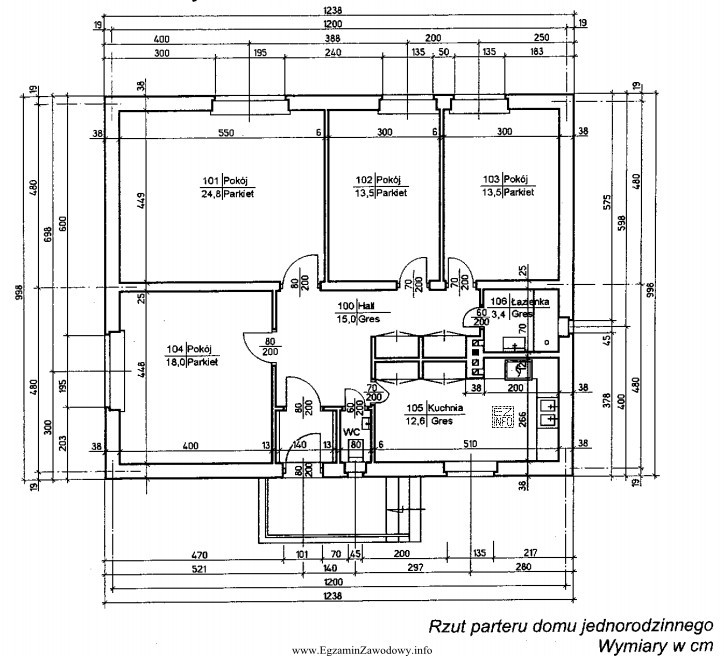

Ilustracja przedstawia rzut parteru domu jednorodzinnego z wymiarami podanymi w centymetrach.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna wartość wynika z odczytu wymiaru od osi otworu drzwiowego w ścianie nośnej do najbliższej zewnętrznej krawędzi ściany osłonowej.
Kluczowe jest przyjęcie właściwego punktu odniesienia (oś, nie krawędź otworu) oraz właściwej krawędzi (zewnętrznej) ściany osłonowej. Stąd właściwy wynik to 521 cm.

Pełne wyjaśnienie:

W tego typu zadaniu sprawdza się przede wszystkim umiejętność czytania dokumentacji budowlanej i poprawnego rozumienia opisów geometrycznych. Odległość nie jest liczona "na oko", tylko wynika z odczytu wymiarowania (najczęściej z rzutu), gdzie wskazane są osie oraz krawędzie (lica) przegród.

Trzeba zwrócić uwagę na dwa elementy opisu:

  • "odległość osi otworu drzwiowego" – punktem odniesienia jest oś (linia symetrii) otworu, a nie jego ościeże ani krawędź światła przejścia,
  • "od najbliższej, zewnętrznej krawędzi ściany osłonowej" – odniesienie dotyczy zewnętrznego lica/krawędzi ściany osłonowej, a dodatkowo ma być to krawędź najbliższa osi otworu, nie dowolna inna krawędź na rysunku.

Odpowiedź "521 cm" jest właściwa, gdyż odpowiada dokładnie tej relacji: oś otworu → najbliższa zewnętrzna krawędź ściany osłonowej. Pozostałe wartości są typowymi "pułapkami":

  • "140 cm" – często odpowiada odczytowi lokalnemu (np. do ościeża, grubości fragmentu lub innemu mniejszemu wymiarowi), a nie do wskazanej krawędzi ściany osłonowej.
  • "470 cm" – może wynikać z pomylenia osi z krawędzią otworu lub odczytu do innego lica (wewnętrznego zamiast zewnętrznego).
  • "101 cm" – to wartość zbliżona do typowych szerokości/dróg przejścia i bywa wybierana przez skojarzenie, ale nie odpowiada opisywanej odległości sytuacyjnej w układzie ścian.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze "nazwij" dwa punkty pomiaru (tu: oś otworu i zewnętrzna krawędź ściany osłonowej) i dopiero wtedy odczytaj właściwy wymiar z rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oś otworu to linia odniesienia prowadzona zwykle przez środek otworu drzwiowego. Służy do jednoznacznego sytuowania otworu względem osi konstrukcyjnych i krawędzi ścian. W zadaniach egzaminacyjnych odległość "od osi" oznacza pomiar właśnie od tej linii, a nie od krawędzi ościeża.
Najpierw zidentyfikuj oś otworu (linia osiowa) i właściwą krawędź ściany (tu: zewnętrzną). Następnie sprawdź, czy wymiar na rysunku jest podany do osi czy do krawędzi. Jeśli jest łańcuch wymiarów, upewnij się, że wybierasz odcinek między właściwymi punktami odniesienia.
Ściana ma dwie strony (lico zewnętrzne i wewnętrzne), a na rysunku mogą być zwymiarowane różne lica. Słowo "zewnętrznej" wskazuje dokładnie, do którego lica/krawędzi wykonać odczyt. Pominięcie tego prowadzi do wyboru wartości mniejszej lub większej o grubość ściany.
"Najbliższa" oznacza tę krawędź, do której jest najkrótsza odległość od wskazanego punktu/osi. Jeśli ściana osłonowa ma dwie zewnętrzne krawędzie (np. w różnych miejscach układu), należy wybrać tę, która leży najbliżej osi danego otworu, a nie krawędź "po drugiej stronie" rzutu.
Najczęściej jest to zadanie na odczyt z dokumentacji: wybierasz właściwy wymiar już podany na rysunku. Obliczenia pojawiają się tylko wtedy, gdy trzeba zsumować lub odjąć kilka odcinków z łańcucha wymiarów. Zawsze jednak kluczowe jest poprawne wskazanie osi i krawędzi odniesienia.
Typowe pomyłki to: odczyt do krawędzi otworu zamiast do osi, wybranie lica wewnętrznego zamiast zewnętrznego, oraz pomylenie ściany nośnej ze ścianą osłonową. Często zdający wybiera też liczbę "podobną" do innych wymiarów z rysunku bez sprawdzenia opisu.
Na rysunkach ściany nośne zwykle są rysowane grubszą kreską i opisane jako konstrukcyjne, a osłonowe jako warstwa elewacyjna/niekonstrukcyjna. W zadaniu liczy się, aby otwór był w ścianie nośnej, a punkt odniesienia był na ścianie osłonowej. Oznaczenia zależą od legendy projektu.
Takie odległości wykorzystuje się przy wytyczaniu położenia otworów w deskowaniu/szalunkach, przy montażu zbrojenia w ścianach żelbetowych oraz przy kontroli zgodności wykonania z projektem. Oś jest wygodnym odniesieniem, bo pozwala zachować symetrię i prawidłowe usytuowanie elementów.
Jednostkę odczytuje się z opisu rysunku, tabelki rysunkowej lub przyjętej konwencji w zadaniu. W praktyce projekty budowlane często wymiaruje się w milimetrach, ale zadania egzaminacyjne mogą podawać odpowiedzi w centymetrach. Jeśli w odpowiedziach są wartości w cm, wynik także należy podać w cm.
Ćwicz identyfikację osi, krawędzi i łańcuchów wymiarowych na rzutach. Zrób serię zadań, w których raz odczytujesz odległość do osi, a raz do krawędzi, żeby nie mylić punktów odniesienia. Pomaga też nawyk zapisywania: "od czego – do czego" zanim spojrzysz na liczby.
info

Statystycznie 64% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Stąd właściwy wynik to 521 cm."

Materiały:

  • Podręcznik/kompendium do czytania rysunku budowlanego (osie, wymiarowanie, rzuty)
  • Zestawy zadań egzaminacyjnych BUD.1 z odczytu wymiarów z rysunków
  • Instrukcje szkolne/pracowniane dotyczące tyczenia osi i kontroli wymiarów na budowie
