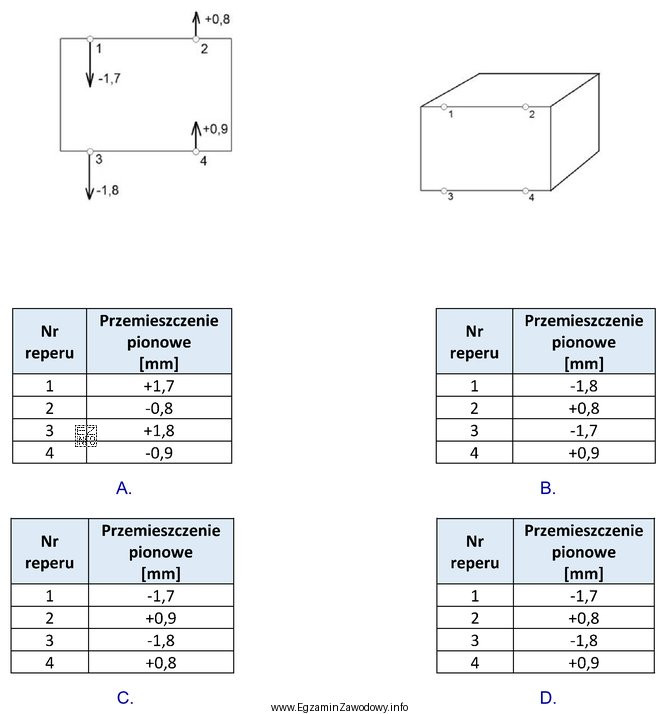

W zadaniach z przemieszczeń pionowych kluczowe jest poprawne odczytanie z rysunku zwrotu wektora (czy przemieszczenie jest "w górę" czy "w dół") oraz jego wartości (długości odpowiadającej liczbie w mm). Następnie trzeba porównać ten odczyt z wariantami tabel i wybrać taką, która zgadza się dla wszystkich reperów.
W tym przypadku odczyt przemieszczeń dla reperów 1–4 wynosi: +1,7 mm, -0,8 mm, -0,9 mm, +0,9 mm. Oznacza to, że dwa repery wykazują przemieszczenia dodatnie (unoszenie w przyjętej konwencji), a dwa ujemne (osiadanie), przy czym wartości bezwzględne nie są symetryczne: największa zmiana dotyczy reperu 1.
Dlaczego pozostałe tabele są błędne?
- Typowy błąd to zamiana znaków: tabela może zawierać te same wartości liczbowe, ale przypisane jako dodatnie zamiast ujemnych (lub odwrotnie). W geodezyjnym zapisie przemieszczeń pionowych znak ma znaczenie fizyczne (unoszenie vs osiadanie), więc taka tabela nie może być uznana za poprawną.
- Inny częsty błąd to przestawienie numerów reperów: wartości mogą występować w zestawie, ale przypisane do innych punktów niż te oznaczone na rysunku. Zadanie wymaga zgodności z kolejnością/oznaczeniami reperów, a nie tylko "zgodności zbioru liczb".
- Możliwa jest też pomyłka w skali odczytu (np. 0,8 vs 0,9 mm) wynikająca z pobieżnego porównywania długości wektorów. Tabela poprawna musi odtwarzać także różnice między 0,8 mm i 0,9 mm.
Wskazówka egzaminacyjna: najpierw spisz dla każdego reperu znak (+/-), potem dopiero dopasuj wartości. Zmniejsza to ryzyko, że "podobne" liczby skłonią do wyboru tabeli z błędną konwencją znaku.
