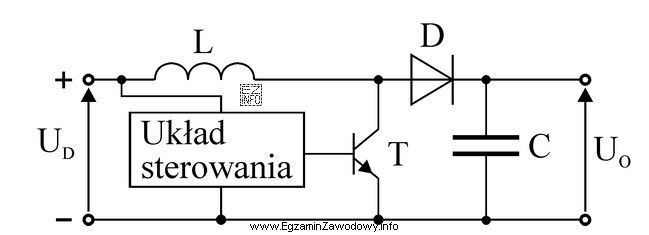

Schemat ideowy przekształtnika prądu stałego podwyższającego napięcie (boost) ma charakterystyczną topologię: występuje element kluczujący (np. tranzystor pracujący impulsowo), dławik magazynujący energię w polu magnetycznym oraz dioda i kondensator po stronie wyjściowej, które umożliwiają przekazanie energii i wygładzenie napięcia. W cyklu pracy część energii jest gromadzona w indukcyjności, a w kolejnej fazie energia ta jest oddawana na wyjście, co umożliwia uzyskanie napięcia wyższego niż napięcie zasilania.
Odpowiedź "wzmacniacza w układzie OC" jest niepoprawna, ponieważ wzmacniacz (np. z tranzystorem lub wzmacniaczem operacyjnym) rozpoznaje się po torze sygnałowym i polaryzacji oraz połączeniach typowych dla konfiguracji wzmacniających (np. z rezystorami ustalającymi punkt pracy i sprzężeniem). W przekształtniku klucz pracuje nieliniowo (przełączanie), a rdzeniem działania jest magazynowanie energii w dławiku, a nie liniowe wzmocnienie sygnału.
Odpowiedź "przekształtnika prądu stałego obniżającego napięcie" (buck) jest niepoprawna, bo w topologii obniżającej typowy układ połączeń elementów jest inny: dławik i element prostujący/zwierający są rozmieszczone w sposób zapewniający średnie napięcie wyjściowe niższe od wejściowego. W boost istotną cechą jest to, że energia z dławika jest dołączana do wyjścia w sposób powodujący podwyższenie napięcia.
Odpowiedź "generatora Meissnera" także jest niepoprawna. Generator (oscylator) wymaga pętli dodatniego sprzężenia zwrotnego i elementu częstotliwościowego (np. obwodu LC) zaprojektowanego do podtrzymywania drgań. Przekształtnik DC/DC nie ma na celu wytworzenia stabilnej sinusoidy ani spełnienia warunków wzbudzenia drgań, tylko efektywne przetwarzanie energii elektrycznej z jednego poziomu napięcia na inny.
Wskazówka egzaminacyjna: przy rozpoznawaniu schematów szukaj "podpisu funkcjonalnego" układu: dławik + dioda + kondensator w pobliżu klucza zwykle wskazują na przetwornicę impulsową, a nie na wzmacniacz czy generator.
