KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2021



PYTANIE NR 6.

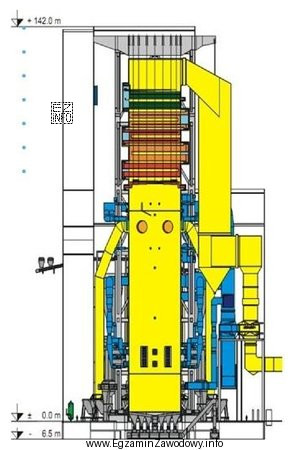

Na rysunku przedstawiono schemat kotła
Ilustracja przedstawia schemat kotła jednociągowego przepływowego, co jest zgodne z odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Określenie "jednociągowy przepływowy" oznacza kocioł, w którym spaliny przechodzą przez jeden zasadniczy ciąg, a czynnik roboczy realizuje przepływ wymuszony (bez klasycznego naturalnego krążenia wody).
Rozpoznanie wynika z charakterystycznego układu ciągu oraz braku cech typowych dla obiegu naturalnego.

Pełne wyjaśnienie:

W tym zadaniu kluczowa jest umiejętność odczytania schematu kotła i przypisania go do właściwej klasy konstrukcyjnej. Oznaczenia odpowiedzi odnoszą się do dwóch niezależnych cech:

  • liczby ciągów (jednociągowy, dwuciągowy, trójciągowy) – czyli ile razy spaliny są prowadzone od paleniska do wylotu w zorganizowanych "przejściach/zwrotach",
  • rodzaju obiegu wody/czynnika – kocioł przepływowy (przepływ wymuszony) albo kocioł z naturalnym obiegiem (krążenie wynikające z różnic gęstości i układu rur/komór).

Odpowiedź "jednociągowego przepływowego" jest właściwa, gdy schemat wskazuje na jeden główny tor przepływu spalin oraz układ charakterystyczny dla przepływu wymuszonego czynnika, bez klasycznego układu cyrkulacyjnego typowego dla obiegu naturalnego.

Dlaczego pozostałe odpowiedzi nie pasują do takiego schematu?

  • "dwuciągowego przepływowego" wymagałoby wyraźnego drugiego ciągu (zwrotu i kolejnego prowadzenia spalin inną drogą). Jeśli na rysunku nie widać drugiej odrębnej drogi spalin, taka klasyfikacja jest błędna.
  • "trójciągowego z naturalnym obiegiem wody" łączy dwie cechy, które muszą być jednoznacznie pokazane na schemacie: trzy ciągi spalin (dwa zwroty) oraz układ sprzyjający naturalnej cyrkulacji. Brak którejkolwiek z nich dyskwalifikuje tę odpowiedź.
  • "dwuciągowego z naturalnym obiegiem wody" analogicznie wymaga zarówno drugiego ciągu spalin, jak i rozpoznawalnego układu obiegu naturalnego (np. elementów wspierających krążenie). Jeśli schemat tego nie pokazuje, odpowiedź jest niezgodna z rysunkiem.

Wskazówka egzaminacyjna: najpierw rozstrzygnij liczbę ciągów spalin (czy jest zwrot spalin i ile razy), a dopiero potem rodzaj obiegu czynnika. Takie dwustopniowe podejście zmniejsza ryzyko "strzału" na podstawie pojedynczego detalu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza, że kocioł jest jednociągowy?
"Jednociągowy" odnosi się do przebiegu spalin: mają one jeden zasadniczy ciąg/tor od paleniska do wylotu, bez dodatkowych zwrotów tworzących kolejne ciągi. Na schemacie zwykle nie widać powrotu spalin do kolejnej sekcji wymiany ciepła w innym kierunku.
Co to jest kocioł przepływowy w energetyce?
Kocioł przepływowy to taki, w którym czynnik roboczy (najczęściej woda/para) porusza się w obiegu w sposób wymuszony przepływem, a nie dzięki naturalnemu krążeniu wynikającemu z różnic gęstości. W zadaniach egzaminacyjnych rozpoznaje się go po układzie obiegu i braku typowych cech cyrkulacji naturalnej.
Jaka jest różnica między obiegiem naturalnym a przepływowym?
W obiegu naturalnym krążenie wody/międzyfazowej mieszaniny wynika z różnic gęstości (cieplejsza lżejsza, chłodniejsza cięższa) i odpowiedniego układu przewodów. W przepływowym ruch czynnika jest zasadniczo wymuszony przepływem (np. przez układ pomp/warunki pracy), a schemat obiegu jest "ciągły" bez klasycznej pętli cyrkulacyjnej.
Jak rozpoznać na schemacie liczbę ciągów spalin w kotle?
Policz, ile razy spaliny wykonują zorganizowany zwrot i przechodzą przez kolejne odcinki wymiany ciepła. Jeden ciąg oznacza brak wyraźnego powrotu do drugiej drogi. Dwa lub trzy ciągi zwykle pokazują wyraźne zmiany kierunku oraz rozdzielenie na kolejne sekcje, przez które spaliny przechodzą po zwrotach.
Dlaczego w odpowiedziach pojawia się jednocześnie liczba ciągów i obieg wody?
To dwa różne kryteria klasyfikacji kotła: jedna część nazwy opisuje tor spalin (ciągi), a druga sposób pracy czynnika (przepływowy lub z naturalnym obiegiem). Egzamin sprawdza, czy potrafisz odczytać oba aspekty ze schematu i nie pomylić ich, wybierając odpowiedź pasującą tylko "w połowie".
Czy kocioł dwuciągowy zawsze jest lepszy od jednociągowego?
Nie. Większa liczba ciągów oznacza zwykle dłuższą drogę spalin i inną organizację wymiany ciepła, ale "lepszość" zależy od celu projektu, sprawności, oporów przepływu, gabarytów, paliwa i warunków eksploatacji. Na egzaminie nie wartościuje się rozwiązań, tylko poprawnie je identyfikuje.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu kotła na rysunku?
Najczęstsze są: skupienie się wyłącznie na liczbie ciągów i pominięcie rodzaju obiegu wody, mylenie "dwuciągowego" z "trójciągowym" przy słabo widocznych zwrotach oraz dopasowywanie odpowiedzi do tego, co "częściej spotykane" zamiast do cech pokazanych na schemacie. Pomaga analiza w dwóch krokach.
Kiedy w praktyce spotyka się kotły z naturalnym obiegiem?
Spotyka się je w instalacjach, gdzie konstrukcja i warunki pracy sprzyjają krążeniu wynikającemu z różnic gęstości, a układ kotła jest zaprojektowany pod stabilną cyrkulację. W praktyce dobór zależy od parametrów pracy, wymagań eksploatacyjnych i konstrukcji. W zadaniu ważne jest rozpoznanie, czy schemat pokazuje cyrkulację naturalną.
Czy da się odpowiedzieć na to pytanie bez patrzenia na rysunek?
Zwykle nie. To zadanie jest typowo "schematowe": poprawna klasyfikacja wynika z tego, co przedstawiono na rysunku (tor spalin i układ obiegu). Bez rysunku pozostaje zgadywanie. Na egzaminie warto więc ćwiczyć analizę rysunków: zwroty spalin, sekcje wymiany ciepła i przebieg czynnika.
Jak się uczyć rozpoznawania typów kotłów do egzaminu technika energetyka?
Najskuteczniejsze jest ćwiczenie na wielu schematach: najpierw identyfikuj liczbę ciągów spalin, potem rodzaj obiegu (naturalny/przepływowy), a na końcu uzasadnij wybór jednym zdaniem. Pomagają też fiszki z cechami rozpoznawczymi i porównywanie par: jednociągowy vs dwuciągowy oraz naturalny vs przepływowy.
info

Około 44% zdających odpowiada poprawnie na to pytanie. trudne

Materiały:

  • Materiały dydaktyczne z budowy i podziału kotłów (skrypty szkolne/branżowe)
  • Instrukcje obsługi (DTR) kotłów stosowanych w pracowni lub zakładzie
  • Atlas/kompendium schematów urządzeń energetycznych używanych w kształceniu technika energetyka
