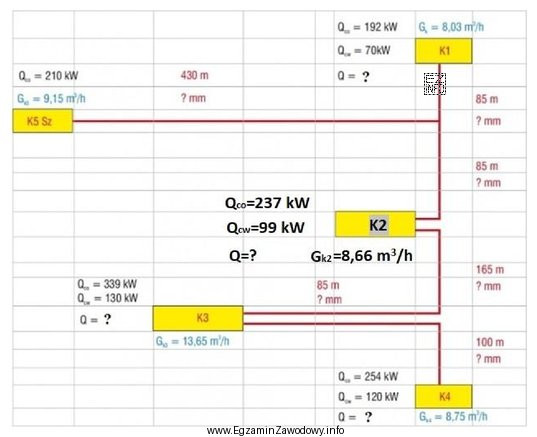

Zadanie dotyczy zapotrzebowania na moc cieplną dla wskazanego obiektu (K2) w schemacie sieci ciepłowniczej. W praktyce takie zapotrzebowanie oznacza moc, jaką sieć (przez węzeł/odgałęzienie) musi dostarczyć do danego obiektu w warunkach obliczeniowych lub przyjętym scenariuszu pracy.
Jak dojść do wyniku?
- Najpierw identyfikuje się na schemacie, które odbiorniki/gałęzie należą do obiektu K2 (ważne jest rozróżnienie: co jest "w K2", a co jest zasilane innym odgałęzieniem).
- Następnie wykonuje się bilans mocy: sumuje się moce odbiorników przypisanych do K2. Jeśli schemat podaje moce cząstkowe (np. dla poszczególnych budynków, sekcji lub węzłów), należy je dodać. Jeżeli schemat zawiera już wartość zbiorczą dla K2, wtedy jest to wartość do odczytu.
- Kontrolnie sprawdza się, czy nie doszło do podwójnego zliczenia (np. dodania mocy gałęzi zbiorczej oraz mocy odbiorników, które ta gałąź obejmuje).
Poprawna odpowiedź to 336 kW, ponieważ odpowiada łącznemu zapotrzebowaniu wynikającemu z danych przypisanych do obiektu K2 na schemacie.
Dlaczego pozostałe wartości są błędne?
- Wartości typu 138 kW lub 99 kW zwykle odpowiadają części obiektu (np. jednemu z odbiorników, jednej sekcji lub jednemu odgałęzieniu) i powstają przy pominięciu pozostałych elementów K2.
- Wartość 237 kW bywa wynikiem błędu selekcji: zsumowania większości odbiorników, ale z pominięciem jednego (częsty błąd, gdy schemat jest gęsty lub oznaczenia są podobne).
Wskazówka egzaminacyjna: przy pytaniach "ile wynosi zapotrzebowanie na moc w obiekcie X" zawsze wykonuj krótką checklistę: (1) co dokładnie należy do obiektu X, (2) czy na schemacie są moce cząstkowe do sumowania czy moc zbiorcza do odczytu, (3) czy przypadkiem nie dublujesz tych samych danych.
