KWALIFIKACJA ELE2 - STYCZEŃ 2013



PYTANIE NR 49.

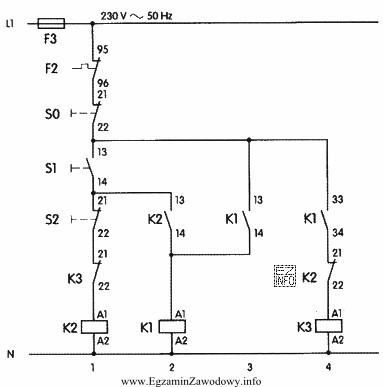

Na rysunku przedstawiono schemat sterowania rozruchem silnika klatkowego. Po naciśnięciu przycisku S1 pod napięciem będą cewki przekaźników
Na rysunku przedstawiono schemat sterowania rozruchem silnika klatkowego. Po naciś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Po naciśnięciu przycisku S1, obwód cewek przekaźników K1 i K2 zostaje zamknięty. Prąd przepływa przez styki 95 i 96 przekaźnika termicznego F2, przez styk 13 przekaźnika K3 (który jest domyślnie zamknięty, ponieważ K3 nie jest jeszcze aktywowany), przez styk 21 przycisku S1 i przez cewki K1 i K2, co powoduje ich aktywację. Przekaźnik K3 nie zostaje aktywowany, ponieważ jego cewka jest połączona równolegle do styku 22 przekaźnika K2, który jest zamknięty dopiero po aktywacji K2.
