KWALIFIKACJA BUD19 - CZERWIEC 2020



PYTANIE NR 5.

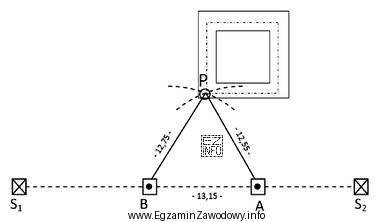

Na rysunku przedstawiono schemat tyczenia lokalizującego punktu P przecięcia osi konstrukcyjnych metodą
Na rysunku przedstawiono schemat tyczenia lokalizującego punktu P przecię
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunku przedstawiono metodę tyczenia punktu P, gdzie z dwóch znanych punktów S1 i S2 wyznaczono kierunki pod określonymi kątami (117,5° i 124,5°) w stronę punktu P. Metoda ta polega na wyznaczeniu nowego punktu przez przecięcie się dwóch linii, które są wyznaczone przez kąty pomiarowe od punktów bazowych. Jest to charakterystyczne dla metody liniowego wcięcia w przód, gdzie z dwóch punktów odmierzamy kąty w kierunku trzeciego punktu.
