KWALIFIKACJA BUD19 - CZERWIEC 2016

W geodezji realizacyjnej kluczowe jest rozróżnienie dwóch typów czynności: tyczenia oraz pomiarów kontrolnych.

• Tyczenie to wyniesienie w teren danych projektowych. W praktyce oznacza wyznaczanie osi, punktów głównych, krawędzi, kierunków i odległości tak, aby wykonawca mógł zrealizować obiekt zgodnie z projektem.
• Pomiar kontrolny to sprawdzenie, czy elementy obiektu zostały wykonane zgodnie z założeniami (np. czy oś, położenie, wymiary, przesunięcia lub odchyłki mieszczą się w wymaganiach). Kontrola jest więc czynnością weryfikacyjną, a nie "wyznaczającą".

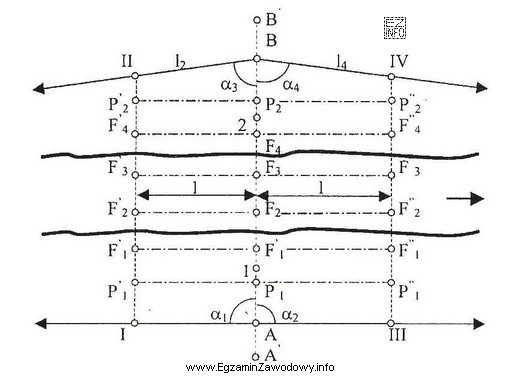

Odpowiedź "Tyczenie osi mostu." jest właściwa, ponieważ wskazuje na czynność typową przed lub w trakcie realizacji obiektu inżynierskiego: wyznaczenie osi konstrukcyjnej w terenie. W zadaniach egzaminacyjnych rozpoznaje się to po tym, że przedstawiona sytuacja dotyczy odkładania/wyznaczania przebiegu osi, a nie porównywania stanu istniejącego z projektem.

Dlaczego pozostałe odpowiedzi są niepoprawne?

• "Tyczenie hali przemysłowej." – tyczenie hali jest innym przypadkiem (inny typ obiektu). Jeżeli rysunek dotyczy obiektu mostowego, wskazanie hali jest błędną identyfikacją obiektu.
• "Pomiar kontrolny osi mostu." – ta odpowiedź zmienia charakter pracy z wyznaczania na sprawdzanie. W kontroli oczekuje się porównania wykonania z projektem, a nie samego wytyczenia osi.
• "Pomiar kontrolny hali przemysłowej." – łączy jednocześnie niezgodny obiekt (hala) i niezgodny typ czynności (kontrola zamiast tyczenia).

Wskazówka egzaminacyjna: gdy masz do wyboru "tyczenie" i "pomiar kontrolny", zadaj sobie pytanie: czy geodeta ma coś wyznaczyć według projektu, czy coś sprawdzić względem projektu? To zwykle najszybciej prowadzi do poprawnej odpowiedzi.
