W układach hydrauliki siłowej pojęcie przecieku odnosi się do niepożądanego przepływu cieczy, który powoduje straty energii i pogorszenie parametrów pracy. W praktyce serwisowej rozróżnia się m.in. przecieki zewnętrzne (widoczne wycieki na złączach lub z obudowy) oraz przecieki wewnętrzne (przepływ przez szczeliny/zużyte uszczelnienia wewnątrz elementu).

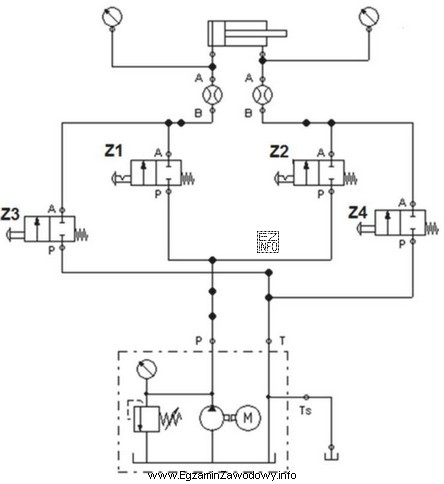

Odpowiedź "w siłowniku hydraulicznym" jest właściwa, ponieważ siłownik jest elementem wykonawczym, w którym zużycie uszczelnień tłoka lub dławnicy może powodować przepływ z komory o wyższym ciśnieniu do komory o niższym ciśnieniu albo do powrotu. Taki przeciek wewnętrzny skutkuje m.in. spadkiem siły, "pełzaniem" siłownika, trudnością w utrzymaniu pozycji i ogólnym spadkiem sprawności napędu. Schemat układu do pomiaru przecieków zwykle prowadzi więc do weryfikacji strat w siłowniku (element wykonawczy), a nie tylko w torze sterowania.
Odpowiedź "w zaworach Z3 i Z4" jest niepoprawna: zawory odpowiadają za sterowanie kierunkiem/przepływem/ciśnieniem i mogą mieć własne nieszczelności, ale w zadaniu chodzi o układ pomiaru przecieków, który typowo służy ocenie stanu elementu wykonawczego. Bez dodatkowych informacji ze schematu nie można przyjąć, że akurat te konkretne zawory są miejscem pomiaru.
Odpowiedź "w pompie hydraulicznej" również nie jest właściwa: pompę bada się pod kątem wydajności i zużycia (np. spadku natężenia przepływu przy wzroście ciśnienia), natomiast "pomiar przecieków" w kontekście typowych zadań szkolnych częściej dotyczy przecieku w siłowniku (utrata szczelności między komorami) niż ogólnej diagnostyki pompy.
Odpowiedź "w zaworach Z1 i Z2" jest błędna z analogicznego powodu jak dla Z3 i Z4: same oznaczenia zaworów nie przesądzają, że to w nich realizuje się pomiar przecieków elementu wykonawczego. Najbardziej uzasadnionym miejscem pomiaru przecieku w takim zadaniu jest siłownik.
Wskazówka egzaminacyjna: gdy pytanie dotyczy przecieków i na rysunku jest element wykonawczy, w pierwszej kolejności rozważ przeciek wewnętrzny w siłowniku (objawy: spadek siły, brak utrzymania pozycji, nierówna praca), a dopiero potem elementy sterujące i źródło zasilania.
