W układach hydrauliki siłowej wzmacniacz ciśnienia (intensyfikator) stosuje się wtedy, gdy w pewnym fragmencie instalacji trzeba uzyskać wyższe ciśnienie niż to dostępne w głównej linii zasilającej. Nie jest to to samo co pompa: pompa zasila cały układ przepływem i ciśnieniem wynikającym z obciążenia, natomiast wzmacniacz ciśnienia działa lokalnie, wykorzystując różnicę pól (lub przekładnię hydrauliczną), aby zwiększyć ciśnienie na wyjściu.

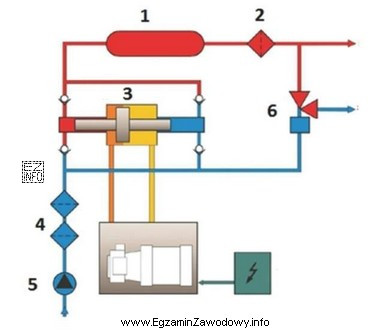

W zadaniu kluczowa jest umiejętność czytania schematu hydraulicznego: należy znaleźć element, którego funkcją nie jest sterowanie kierunkiem przepływu ani zabezpieczenie ciśnienia, lecz jego podwyższanie. Dlatego poprawna jest odpowiedź "3", czyli oznaczenie elementu będącego wzmacniaczem ciśnienia na pokazanym fragmencie instalacji.
Dlaczego pozostałe oznaczenia nie pasują do wzmacniacza ciśnienia?
- Odpowiedzi wskazujące inne cyfry zwykle dotyczą elementów typowych dla zasilania i sterowania, takich jak pompa, zawory (np. przelewowe/redukcyjne/kierunkowe), filtr lub element wykonawczy. Te podzespoły mogą wpływać na parametry pracy, ale nie realizują funkcji intensyfikacji ciśnienia w rozumieniu wzmacniacza.
- Częsty błąd na egzaminie to utożsamienie "elementu od ciśnienia" z zaworem przelewowym albo reduktorem. Zawór przelewowy ogranicza maksymalne ciśnienie (chroni układ), a reduktor obniża je w gałęzi – oba działają odwrotnie niż wzmacniacz.
Wskazówka egzaminacyjna: jeśli na schemacie pojawia się element, którego zadaniem jest uzyskanie większego ciśnienia lokalnie niż w zasilaniu, szukaj symbolu intensyfikatora i sprawdź, czy pozostałe elementy nie są tylko sterowaniem przepływem lub zabezpieczeniem układu.
