KWALIFIKACJA ELM3 - CZERWIEC 2007

PYTANIE NR 5.

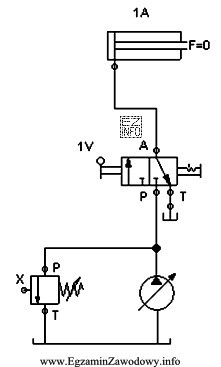

Na rysunku przedstawiono schemat układu sterowania
Ilustracja przedstawia schemat układu sterowania hydraulicznego, co jest zgodne z pytaniem egzaminacyjnym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "hydraulicznego." jest właściwa, jeśli na schemacie widać elementy typowe dla hydrauliki siłowej, czyli układ z cieczą roboczą (np. pompa/zbiornik i symbole zaworów oraz siłownika hydraulicznego).
W pneumatyce występowałoby sprężone powietrze i charakterystyczne oznaczenia źródła sprężonego powietrza.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest rozpoznanie rodzaju medium roboczego i typowych elementów przedstawionych na schemacie. Odpowiedź "hydraulicznego." jest poprawna, jeżeli rysunek pokazuje układ hydrauliki siłowej, czyli sterowanie ruchem elementu wykonawczego (np. siłownika) za pomocą cieczy pod ciśnieniem.

Na schematach hydraulicznych (w odróżnieniu od pneumatycznych) spodziewasz się elementów takich jak: źródło zasilania w postaci pompy, zbiornik oleju, przewody i rozdzielacze/zawory sterujące kierunkiem przepływu, a także odbiornik energii (siłownik lub silnik hydrauliczny). To zestaw cech, który pozwala zaklasyfikować układ jako hydrauliczny.

Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście?

  • "pneumatycznego." – pneumatyka wykorzystuje sprężone powietrze. Schematy pneumatyczne zwykle wskazują przygotowanie powietrza (filtr–reduktor–smarownica) i symbole elementów dostosowanych do powietrza. Jeżeli na rysunku dominują elementy typowe dla oleju hydraulicznego, nie jest to pneumatyka.
  • "programowalnego." – sterowanie programowalne odnosi się do realizacji logiki w sterowniku (np. PLC) i zwykle jest prezentowane jako schemat elektryczny/logicznym blokowy, połączenia wejść/wyjść, ewentualnie drabinka. Sam schemat medium (hydrauliczny) nie staje się przez to "programowalny".
  • "przekaźnikowo-stycznikowego." – to określenie dotyczy klasycznego sterowania elektrycznego opartego o przekaźniki i styczniki (schematy obwodów sterowania i mocy). Jeśli na rysunku widnieją symbole zaworów i elementów hydrauliki, nie jest to schemat przekaźnikowo-stycznikowy.

Wskazówka egzaminacyjna: najpierw ustal, czy schemat pokazuje tor energetyczny medium (olej/powietrze), czy raczej logikę elektryczną (przekaźniki/styczniki) albo programową (PLC). Dopiero potem wybieraj odpowiedź – to ogranicza pomyłki wynikające z "zgadywania po słowie sterowanie".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najprościej szukaj, jakie medium sugeruje schemat. Hydraulika dotyczy cieczy pod ciśnieniem (typowo pompa i zbiornik), a pneumatyka sprężonego powietrza (często zestaw przygotowania powietrza). Patrz też na typowe elementy wykonawcze i zawory dla danego medium.
Wskazują na to elementy kojarzone z hydrauliką siłową: źródło zasilania cieczą (np. pompa), zbiornik/układ powrotu, zawory/rozdzielacze sterujące przepływem oraz siłownik lub silnik hydrauliczny. Taki zestaw elementów odróżnia hydraulikę od pneumatyki i sterowań elektrycznych.
Siłownik występuje zarówno w pneumatyce, jak i w hydraulice. O rodzaju układu decyduje nie sam siłownik, lecz całe otoczenie: źródło energii (pompa/zbiornik vs sprężarka i przygotowanie powietrza), sposób prowadzenia powrotu oraz typowe symbole zaworów dla danego medium.
To sterowanie, w którym logika działania jest realizowana przez urządzenie programowalne (typowo PLC), a nie przez połączenia przekaźników. Na rysunkach spotkasz wtedy schematy wejść/wyjść, połączeń elektrycznych, bloków funkcyjnych lub drabinkę, a nie wyłącznie tor medium hydraulicznego.
Częsty błąd to kierowanie się wyłącznie słowem "sterowanie" i wybór PLC "bo najczęściej spotykane". Inny błąd to mylenie symboli zaworów i uznanie, że każdy rozdzielacz jest pneumatyczny. Pomaga procedura: najpierw rozpoznaj medium i źródło zasilania, potem wykonawcze.
Hydraulikę wybiera się zwykle tam, gdzie potrzebne są duże siły, stabilny docisk i praca pod większym obciążeniem. Pneumatykę częściej stosuje się przy szybkich ruchach, mniejszych siłach i prostszej infrastrukturze. Na egzaminie pytanie dotyczy jednak rozpoznania schematu, nie doboru technologii.
To układ sterowania elektrycznego oparty na przekaźnikach i stycznikach, gdzie logika wynika z połączeń styków i cewek. Typowo widzisz obwód sterowania i obwód mocy, oznaczenia styków NO/NC oraz cewki. Jeśli na rysunku dominują zawory i przewody medium, to inna klasa schematu.
Szukaj elementów charakterystycznych dla PLC: modułów wejść/wyjść, zacisków, sygnałów binarnych/analogowych, bloków funkcyjnych albo drabinki. W hydraulice kluczowe są symbole przepływu medium, zaworów i siłowników. Jeżeli rysunek wygląda jak obwód elektryczny, to zwykle nie jest schemat medium.
To cztery różne "języki" opisu sterowania w mechatronice: dwa dotyczą medium (olej i powietrze), a dwa dotyczą realizacji logiki (przekaźniki/styczniki lub sterownik programowalny). Zadanie sprawdza, czy potrafisz dopasować typ schematu do tego, co naprawdę pokazuje rysunek.
Ucz się przez porównywanie: weź kilka schematów hydraulicznych i pneumatycznych oraz kilka obwodów przekaźnikowych i przykładów PLC. Ćwicz wskazywanie: źródła zasilania, elementu wykonawczego i elementów sterujących. Dobra metoda to robienie własnej listy "cech rozpoznawczych" dla każdej grupy schematów.
info

Około 49% zdających odpowiada poprawnie na to pytanie. trudne

Źródła:

  • https://pl.wikipedia.org/wiki/Hydraulika_si%C5%82owa - dostęp 2026-03-01
  • https://pl.wikipedia.org/wiki/Pneumatyka - dostęp 2026-03-01
  • https://pl.wikipedia.org/wiki/Przeka%C5%BAnik - dostęp 2026-03-01

Materiały:

  • Karty symboli i oznaczeń stosowanych na schematach układów hydraulicznych i pneumatycznych
  • Zestawy przykładowych schematów: hydrauliczne, pneumatyczne, przekaźnikowe, PLC (do porównywania)
  • Instrukcje producentów elementów hydrauliki siłowej (zawory, rozdzielacze, siłowniki) – rozdziały o symbolach
