KWALIFIKACJA ELM3 - CZERWIEC 2014



PYTANIE NR 23.

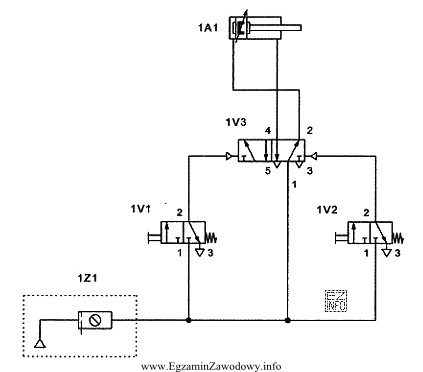

Tłoczysko siłownika 1A1 powinno wysunąć się po wciśnięciu przycisku zaworu 1V1, a wsunąć po wciśnięciu przycisku zaworu 1V2. Układ sterowania pneumatycznego, połączony według schematu przedstawionego na rysunku, nie działa poprawnie. Przyczyną jest błędne połączenie
Ilustracja przedstawia schemat pneumatyczny związany z układem sterowania siłownikiem w kontekście kwalifikacji zawodowej
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie sterowania pneumatycznego poprawny wysuw i wsuw tłoczyska zależą od tego, czy sygnały z 1V1 i 1V2 trafiają na właściwe wejścia sterujące oraz czy 1V3 jest wpięty zgodnie z funkcją w schemacie. Błędne połączenie 1V3 z 1A1 powoduje, że siłownik nie otrzymuje prawidłowego zasilania/sterowania dla obu kierunków ruchu.

Pełne wyjaśnienie:

W sterowaniu pneumatycznym siłownika (1A1) warunek "wysuń po 1V1" i "wsuń po 1V2" oznacza, że po naciśnięciu odpowiedniego przycisku układ ma przełączyć rozdzielacz(‑e) tak, aby sprężone powietrze zostało podane na właściwą komorę siłownika, a druga komora została odpowietrzona. Jeżeli schemat zawiera dodatkowy element 1V3, to zwykle pełni on funkcję pośredniczącą w logice sterowania lub w rozdziale sygnałów/zasilania.

Jeśli 1V3 zostanie błędnie połączony bezpośrednio z siłownikiem 1A1 (zamiast być wpiętym w tor sterowania zgodnie ze schematem), to pojawiają się typowe objawy:

  • brak ruchu w jednym z kierunków albo ruch niezgodny z przyciskiem,
  • zaburzenie odpowietrzania (siłownik "blokuje się" na poduszce powietrznej),
  • sygnał sterujący trafia w miejsce, gdzie powinno być zasilanie robocze (lub odwrotnie).

Dlaczego poprawna jest odpowiedź "zaworu 1V3 i siłownika 1A1"?
Bo wskazuje ona na błąd krytyczny: niewłaściwe wpięcie zaworu pośredniczącego w torze, który bezpośrednio determinuje zasilanie/odpowietrzenie komór siłownika. Taki błąd uniemożliwia spełnienie zależności 1V1→wysuw i 1V2→wsuw.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "zaworów 1V2 i 1V3" – zamiana połączeń między zaworami sterującymi częściej zmieniałaby logikę jednego sygnału, ale nie musi bezpośrednio powodować całkowitego braku poprawnego działania siłownika, jeśli zasilanie robocze nadal jest prawidłowe.
  • "zaworów 1V1 i 1V3" – analogicznie: dotyczy toru sygnału, a nie samego przyłączenia siłownika; bez schematu takie wskazanie jest mniej jednoznaczne jako przyczyna opisanego objawu.
  • "zespołu przygotowania powietrza 1Z1 i zaworu 1V3" – błędne włączenie przygotowania powietrza zwykle skutkuje problemami z zasilaniem całego układu (spadek ciśnienia, brak zasilania), a nie selektywnie z ruchem "w przód/w tył" opisanym dla dwóch przycisków.

Wskazówka egzaminacyjna: najpierw ustal na schemacie, które przewody są torami roboczymi (do siłownika), a które torami sterującymi (pilotowymi). Potem sprawdź, czy element pośredniczący (1V3) nie został wpięty w miejsce, gdzie powinno być bezpośrednie połączenie z 1A1.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest tłoczysko siłownika pneumatycznego i jaką pełni funkcję?
Tłoczysko to element połączony z tłokiem siłownika, który przenosi ruch liniowy na mechanizm maszyny. Wysuw i wsuw tłoczyska zależą od tego, do której komory siłownika doprowadzisz sprężone powietrze oraz czy druga komora jest prawidłowo odpowietrzana.
Jak rozpoznać na schemacie, które przewody są sterujące, a które robocze?
Przewody robocze prowadzą bezpośrednio do portów siłownika i przenoszą przepływ potrzebny do wykonania ruchu. Przewody sterujące (pilotowe) zwykle idą do wejść sterujących rozdzielaczy i mają mniejsze znaczenie przepływowe, ale decydują o przełączeniu elementu wykonawczego.
Dlaczego błędne połączenie zaworu z siłownikiem może blokować ruch tłoczyska?
Jeśli zawór zostanie wpięty w niewłaściwe porty siłownika, jedna z komór może nie otrzymać zasilania albo nie będzie miała drogi odpowietrzenia. W efekcie ciśnienie nie wytworzy różnicy sił na tłoku lub powietrze uwięzione w komorze będzie "hamować" ruch.
Jakie są typowe objawy zamienienia przewodów przy siłowniku dwustronnego działania?
Najczęściej układ działa "na odwrót" (przycisk od wysuwu powoduje wsuw) albo jedna faza ruchu nie występuje. Możliwe są też szarpnięcia i niestabilność, gdy odpowietrzanie jest utrudnione. Objawy zawsze warto zestawić z logiką sterowania z rysunku.
Jakie testy wykonać przy uruchamianiu układu, gdy nie działa poprawnie?
Zacznij od sprawdzenia zasilania i ciśnienia na wejściu układu, potem zweryfikuj działanie każdego przycisku (czy generuje sygnał). Następnie sprawdź, czy rozdzielacz przełącza się po sygnale oraz czy na przewodach do siłownika pojawia się ciśnienie i jest zapewnione odpowietrzanie.
Co oznaczają oznaczenia typu 1A1, 1V1, 1Z1 w schematach pneumatycznych?
To oznaczenia elementów w układzie: zwykle litera wskazuje grupę (np. A – siłownik/napęd, V – zawór, Z – przygotowanie powietrza), a liczby identyfikują obiekt w danym obszarze instalacji. Kluczowa jest konsekwencja oznaczeń na schemacie i w opisie zadania.
Dlaczego w układzie może występować dodatkowy zawór pośredniczący (np. 1V3)?
Zawór pośredniczący bywa stosowany do realizacji funkcji logicznych, separacji sygnałów, wzmocnienia sterowania (pilot), blokad bezpieczeństwa lub sekwencji. Jego błędne wpięcie może zaburzyć nie tylko kierunek ruchu, ale też warunki startu i powrotu siłownika.
Czy brak działania może wynikać z zespołu przygotowania powietrza (1Z1)?
Tak, ale wtedy zwykle problem dotyczy całego układu: brak ciśnienia, duży spadek ciśnienia, zanieczyszczenia lub zawilgocenie. W zadaniach, gdzie objaw dotyczy konkretnie relacji "przycisk→kierunek ruchu", częściej przyczyną jest pomyłka w połączeniach zaworów i siłownika.
Jak uniknąć pomyłek w podłączaniu przewodów pneumatycznych na stanowisku?
Stosuj oznaczniki przewodów i portów, wykonuj podłączenia zgodnie z listą połączeń, a po montażu rób kontrolę "od schematu do elementu" dla każdego przewodu. Dobra praktyka to też testowanie etapami: najpierw sterowanie, potem tor roboczy do siłownika.
Jak przygotować się do zadań egzaminacyjnych z analizy schematów pneumatycznych?
Ćwicz rozpoznawanie symboli i funkcji elementów oraz analizę torów: zasilanie, sterowanie, odpowietrzenie. Rozwiązuj zadania diagnostyczne (co jest źle połączone i jaki będzie objaw). Pomaga rysowanie przepływu dla obu stanów: wysuw i wsuw.
info

To pytanie poprawnie rozwiązuje 58% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Błędne połączenie 1V3 z 1A1 powoduje, że siłownik nie otrzymuje prawidłowego zasilania/sterowania dla obu kierunków ruchu."

Źródła:

  • ISO 1219-1:2012, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1: Graphical symbols
  • ISO 4414:2010, Pneumatic fluid power — General rules and safety requirements for systems and their components
  • Festo Didactic, "Pneumatics Basic Level (TP 101)", materiały dydaktyczne do podstaw pneumatyki (rozdziały: siłowniki, rozdzielacze, sterowanie pośrednie)

Materiały:

  • Podręczniki/zeszyty ćwiczeń z pneumatyki siłowej (poziom podstawowy i średni)
  • Katalogi i noty aplikacyjne producentów pneumatyki (opis działania rozdzielaczy i układów sterowania)
  • Ćwiczenia laboratoryjne: montaż i diagnostyka prostych układów z siłownikiem dwustronnego działania
