KWALIFIKACJA ELE2 - PAŹDZIERNIK 2016

PYTANIE NR 13.

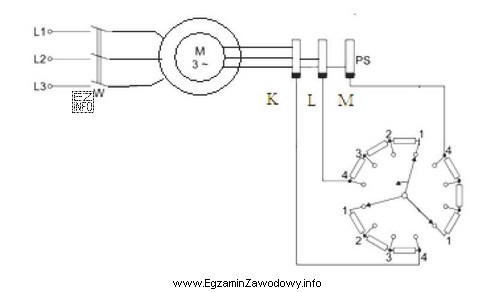

Na rysunku przedstawiono schemat układu zasilania i sterowania silnika
Ilustracja przedstawia schemat układu zasilania i sterowania silnika pierścieniowego z rozrusznikiem rezystancyjnym, co jest
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Silnik pierścieniowy rozpoznaje się po wyprowadzonym obwodzie wirnika (pierścienie ślizgowe/szczotki) oraz po obecności zewnętrznych rezystorów dołączanych podczas rozruchu. Taki układ zwiększa moment rozruchowy i ogranicza prąd. Rozruch gwiazda‑trójkąt dotyczy typowo silników klatkowych, a "lewo‑prawo" nie oznacza rozrusznika rezystancyjnego.

Pełne wyjaśnienie:

W schematach zasilania i sterowania kluczowe jest rozpoznanie jakie elementy znajdują się w torze wirnika oraz jaki jest cel układu (rozruch, zmiana kierunku, regulacja prędkości).

Odpowiedź "pierścieniowego z rozrusznikiem rezystancyjnym" jest właściwa, gdy na schemacie widać, że obwód wirnika silnika jest wyprowadzony na zewnątrz (typowo przez pierścienie ślizgowe i szczotki) i do tego obwodu dołączane są rezystory rozruchowe. W silniku pierścieniowym można chwilowo zwiększyć rezystancję wirnika, co w praktyce:

  • ogranicza prąd rozruchowy,
  • poprawia warunki rozruchu przy dużym obciążeniu,
  • umożliwia stopniowe "wycofywanie" rezystancji w miarę rozpędzania silnika.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "klatkowego z przełącznikiem gwiazda-trójkąt" – przełączanie gwiazda–trójkąt dotyczy uzwojeń stojana silnika klatkowego i służy do zmniejszenia prądu rozruchowego przez zmianę sposobu połączenia uzwojeń. Nie występuje tu zewnętrzny obwód wirnika z rezystorami.
  • "klatkowego z regulacją prędkości" – regulacja prędkości w napędach klatkowych jest najczęściej realizowana przez zmianę częstotliwości zasilania (np. przekształtnikiem). Sam fakt obecności elementów rozruchowych (rezystorów w obwodzie wirnika) nie jest typową "regulacją prędkości" silnika klatkowego.
  • "pierścieniowego z przełącznikiem obrotów lewo-prawo" – zmiana kierunku obrotów to funkcja układu sterowania (odwrócenie kolejności faz), która może dotyczyć wielu silników. Nie identyfikuje ona rozrusznika rezystancyjnego; o rozruszniku świadczą właśnie rezystory dołączane w obwodzie wirnika.

Wskazówka egzaminacyjna: jeśli na schemacie widzisz rezystory dołączane do obwodu wirnika (a nie do stojana) i wyprowadzenia wirnika na zewnątrz, w pierwszej kolejności rozważ silnik pierścieniowy z rozruchem rezystancyjnym.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Silnik pierścieniowy ma wyprowadzony obwód wirnika (przez pierścienie ślizgowe i szczotki), więc na schemacie mogą pojawić się zaciski wirnika i elementy dołączane do niego z zewnątrz. Silnik klatkowy nie ma dostępnego obwodu wirnika, więc nie zobaczysz zewnętrznych połączeń wirnika.
Rozrusznik rezystancyjny poznasz po obecności rezystorów (stopni) dołączanych podczas rozruchu oraz aparatury przełączającej te stopnie (np. styczniki). Najważniejsze: te rezystory są powiązane z obwodem wirnika silnika pierścieniowego, a nie tylko z uzwojeniem stojana.
Rezystory w obwodzie wirnika zwiększają rezystancję wirnika w chwili rozruchu, co poprawia uzyskiwany moment rozruchowy i ogranicza niekorzystne zjawiska prądowe. Po rozpędzeniu silnika rezystancję zwykle się zmniejsza lub zwiera, aby ograniczyć straty energii.
Rozruch rezystancyjny wybiera się, gdy potrzebny jest wysoki moment rozruchowy i łagodniejsze warunki startu pod obciążeniem, a zastosowany jest silnik pierścieniowy. Gwiazda–trójkąt dotyczy przede wszystkim silników klatkowych i daje ograniczenie prądu, ale nie zawsze zapewni wystarczający moment.
Na przełącznik lewo–prawo zwykle wskazuje układ zmiany kolejności faz, często realizowany przez dwa styczniki nawrotne z blokadą elektryczną/mechaniczną. Sama obecność takiego układu nie przesądza o rodzaju rozruchu; do rozrusznika rezystancyjnego potrzebne są jeszcze stopnie rezystorów związane z wirnikiem.
Częsty błąd to automatyczne wskazanie "gwiazda–trójkąt", bo jest popularne, bez sprawdzenia, czy schemat pokazuje obwód wirnika. Inny błąd to mylenie funkcji: regulacji prędkości, rozruchu i zmiany kierunku. Warto analizować, gdzie dołączane są dodatkowe elementy (stojan czy wirnik).
Typowo nie w ten sam sposób, ponieważ w silniku klatkowym obwód wirnika nie jest wyprowadzony na zewnątrz. Rezystory w obwodzie wirnika są charakterystyczne dla silnika pierścieniowego. W silnikach klatkowych ograniczanie prądu rozruchu realizuje się innymi metodami (np. przełączeniami uzwojeń lub przekształtnikami).
Rozruch dotyczy działania chwilowego przy starcie: pojawiają się elementy dołączane tylko na czas rozpędzania (np. stopnie rezystorów, przełączenia uzwojeń). Regulacja prędkości oznacza zmianę prędkości w trakcie pracy, często przez zmianę częstotliwości lub napięcia zasilania, co zwykle wiąże się z obecnością układu energoelektronicznego.
W praktyce spotyka się rezystory (często wielostopniowe) oraz aparaturę łączeniową, która kolejno je dołącza/zwiera, np. styczniki i elementy czasowe. W torze mocy ważne są także zabezpieczenia (np. przeciążeniowe). Kluczowe jest, że elementy te współpracują z wyprowadzonym obwodem wirnika.
Ćwicz rozpoznawanie cech charakterystycznych: gdzie jest tor stojana, gdzie jest tor wirnika, jakie funkcje realizuje sterowanie (rozruch, nawroty, hamowanie). Pomaga też lista kontrolna: (1) typ silnika, (2) metoda rozruchu, (3) zabezpieczenia, (4) logika sterowania i blokady.
info

To pytanie poprawnie rozwiązuje 28% zdających egzamin. bardzo trudne

Specjaliści zwracają uwagę: "Silnik pierścieniowy rozpoznaje się po wyprowadzonym obwodzie wirnika (pierścienie ślizgowe/szczotki) oraz po obecności zewnętrznych rezystorów dołączanych podczas rozruchu."

Materiały:

  • Podręczniki i skrypty z maszyn elektrycznych (silniki indukcyjne: klatkowe i pierścieniowe)
  • Materiały dydaktyczne z czytania schematów elektrycznych (układy rozruchu i sterowania)
  • Zadania egzaminacyjne/arkusze z rozpoznawania układów rozruchowych silników
