KWALIFIKACJA BUD1 + BUD8 + BUD12 + BUD14 + BUD15 - STYCZEŃ 2014

PYTANIE NR 1.

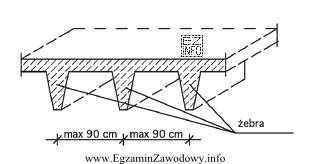

Na rysunku przedstawiono strop
Ilustracja przedstawia schematyczny rysunek stropu gęstożebrowego, co jest zgodne z podaną odpowiedzią do pytania
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Strop gęstożebrowy rozpoznaje się po układzie powtarzalnych żeber nośnych oraz elementów wypełniających między żebrami, zwykle z warstwą nadbetonu. Nazwy typu "belkowo‑płytowy" lub "odcinkowy" odnoszą się do innych rozwiązań konstrukcyjnych, o odmiennym schemacie pracy i rysunku przekroju.

Pełne wyjaśnienie:

Strop gęstożebrowy to rozwiązanie, w którym nośność zapewniają żebra (rozmieszczone w stałym rozstawie), a przestrzenie między nimi wypełniają elementy wypełniające (np. kształtki). Na rysunkach budowlanych i przekrojach typową wskazówką jest powtarzalny rytm żeber oraz widoczne pola wypełnienia pomiędzy nimi, często z zaznaczoną warstwą nadbetonu współpracującą w pracy stropu.

Odpowiedź "gęstożebrowy" jest poprawna, gdy rysunek pokazuje właśnie taki schemat: wiele równoległych żeber oraz wypełnienie pomiędzy nimi (a nie jednolitą płytę pracującą w całości jako jeden element). To rozpoznawanie jest praktyczne na budowie: od rodzaju stropu zależą m.in. sposób podparcia montażowego, kolejność robót, lokalizacja zbrojenia uzupełniającego i zasady betonowania nadbetonu.

Odpowiedź "odcinkowy" jest błędna, ponieważ odnosi się do innego typu konstrukcji i innego sposobu kształtowania przekroju; na rysunku stropu gęstożebrowego kluczowe są żebra i wypełnienia, a nie podział na "odcinki" w znaczeniu konstrukcyjnym. Odpowiedź "belkowo‑płytowy" jest nieprawidłowa, gdyż sugeruje układ, w którym zasadniczą rolę odgrywają belki oraz płyta o innym charakterze niż typowe stropy gęstożebrowe z wypełnieniem między żebrami. Odpowiedź "belkowo‑pustakowy" bywa myląca językowo, bo kojarzy się z elementami wypełniającymi, ale nie jest to automatycznie równoważne z typem gęstożebrowym w klasyfikacji używanej w nauczaniu i zadaniach egzaminacyjnych; o wyborze decydują cechy rozpoznawcze widoczne na rysunku i przyjęta typologia.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi warto mentalnie "odczytać" przekrój: co jest elementem nośnym (żebra/belki/płyta) oraz co jest wypełnieniem. Dopiero potem dopasować nazwę, zamiast kierować się samym podobieństwem brzmienia odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Strop gęstożebrowy to strop, w którym nośność zapewniają powtarzalne żebra, a przestrzenie między nimi wypełniają elementy wypełniające. Zwykle występuje też warstwa nadbetonu, która współpracuje z żebrami i usztywnia konstrukcję.
Najczęściej widać rytmiczny układ wielu równoległych żeber oraz pola wypełnienia pomiędzy nimi. W przekroju charakterystyczne są "powtarzalne moduły" zamiast jednej jednolitej płyty. Pomaga też sprawdzenie, co jest elementem nośnym, a co tylko wypełnieniem.
Bo oba rozwiązania mogą mieć belki/żebra i płaszczyznę nad nimi, więc działa heurystyka podobieństwa. Różnica ujawnia się w szczegółach rysunku: w gęstożebrowym dominują liczne żebra i wypełnienia między nimi, a w belkowo‑płytowym płyta ma inny charakter pracy i schemat przekroju.
Nośne są przede wszystkim żebra (wraz ze zbrojeniem w żebrach) oraz współpracująca warstwa nadbetonu, jeśli jest przewidziana w systemie. Elementy wypełniające między żebrami zwykle nie przenoszą głównych obciążeń i pełnią rolę wypełnienia oraz kształtowania przekroju.
Podparcie montażowe wykonuje się w czasie montażu i betonowania, zgodnie z projektem i instrukcją systemu, aby ograniczyć ugięcia i utrzymać geometrię do czasu związania betonu. Zakres i rozstaw podpór zależą od rozpiętości, układu żeber i etapu robót.
Najczęściej uczniowie patrzą tylko na jedno słowo w odpowiedzi (np. "belkowo‑…") i wybierają intuicyjnie, zamiast najpierw przeanalizować cechy rysunku: liczbę i rozstaw żeber, obecność wypełnienia między żebrami oraz to, czy konstrukcja wygląda na modułową czy jednolitą.
Strop płytowy ma zasadniczo postać jednej płyty (zbrojonej w dwóch kierunkach lub jednokierunkowo), a strop gęstożebrowy ma wyraźnie wydzielone żebra i wypełnienie między nimi. Na rysunku płytowy wygląda "jednolicie", a gęstożebrowy ma powtarzalny układ żeber.
W praktyce często stosuje się elementy wypełniające między żebrami, ale ich forma zależy od systemu i projektu (mogą to być różne kształtki). Na egzaminie kluczowe jest rozpoznanie zasady konstrukcji: nośne żebra + wypełnienie, a nie sam materiał wypełnienia.
Pomagają: przekrój (czy widać żebra i pola wypełnienia), rozstaw elementów nośnych, sposób podparcia oraz to, czy część "między żebrami" wygląda na niekonstrukcyjną. Dobrą techniką jest wskazanie najpierw elementu nośnego, dopiero potem dopasowanie nazwy.
Najlepiej uczyć się na przekrojach i schematach: rozpoznawaj typowe kształty żeber, płyt i wypełnień. Ćwicz szybkie wskazanie elementu nośnego oraz zbrojenia charakterystycznego dla danego stropu. Pomaga też porównywanie kilku typów stropów obok siebie na rysunkach.
info

To pytanie poprawnie rozwiązuje 56% zdających egzamin. średnie

Specjaliści zwracają uwagę: "Strop gęstożebrowy rozpoznaje się po układzie powtarzalnych żeber nośnych oraz elementów wypełniających między żebrami, zwykle z warstwą nadbetonu."

Źródła:

  • PN-EN 1992-1-1:2008 Eurokod 2: Projektowanie konstrukcji z betonu – Część 1-1: Reguły ogólne i reguły dla budynków

Materiały:

  • Materiały dydaktyczne z technologii robót żelbetowych (stropy, zbrojenie, betonowanie) używane w kształceniu zawodowym
  • Katalogi/opracowania systemów stropów gęstożebrowych producentów (rysunki przekrojów i zasady montażu)
  • Podstawy czytania rysunku budowlanego: przekroje elementów konstrukcyjnych
