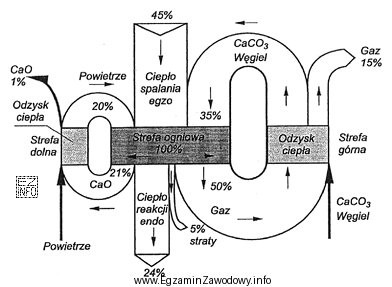

W zadaniu podano, że w strefie ogniowej pieca szybowego wytwarzane jest 200 MJ ciepła. Rysunek (bilans strumieniowy) rozdziela to ciepło na część użyteczną oraz różne kategorie strat.
Aby uzyskać łączne straty wskazane w poleceniu, trzeba wykonać dwa kroki:
- Odczytać z rysunku udział strat przypisanych do: niewłaściwej izolacji oraz odprowadzenia gazów i tlenku wapnia.
- Zsumować te dwa udziały (ponieważ pytanie dotyczy ich sumy), a następnie przeliczyć na MJ dla 200 MJ.
Z bilansu wynika, że suma tych strat stanowi 21% wytworzonego ciepła. Przeliczenie na energię jest proste: strata [MJ] = udział × 200 MJ, czyli 0,21 × 200 MJ = 42 MJ.
Dlaczego pozostałe odpowiedzi są błędne? Wynik 30 MJ, 21 MJ lub 15 MJ może się pojawić, gdy:
- uwzględni się tylko jedną z dwóch wymaganych kategorii strat (np. tylko izolację albo tylko straty z gazami i CaO),
- pominie się sumowanie i wybierze pojedynczą wartość z rysunku,
- pomyli się udział procentowy z wartością w MJ i wykona niepełne przeliczenie.
Na egzaminie warto czytać polecenie pod kątem słów-kluczy: "łączne" oznacza konieczność dodania wskazanych składników bilansu przed przeliczeniem na MJ.
