KWALIFIKACJA MTL1 + MTL2 - STYCZEŃ 2021



PYTANIE NR 8.

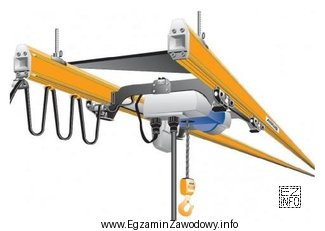

Na rysunku przedstawiono suwnicę
Ilustracja przedstawia suwnicę podwieszaną, co jest zgodne z poprawną odpowiedzią na pytanie egzaminacyjne.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Suwnica podwieszana jest prowadzona po torze zamocowanym do konstrukcji nośnej od góry (najczęściej pod belkami), a wózek i most "wiszą" pod torem. Typy pomostowa i bramowa mają inne podparcie (od góry lub na nogach), więc nie pasują do takiego układu.

Pełne wyjaśnienie:

Rozpoznanie rodzaju suwnicy najczęściej opiera się na tym, gdzie znajduje się tor jezdny i w jaki sposób most suwnicy jest podparty.

Odpowiedź "podwieszaną" jest właściwa dla układu, w którym elementy nośne i jezdne suwnicy są podwieszone do konstrukcji hali: tor/jezdnia jest umieszczony tak, że most suwnicy porusza się "pod" elementem nośnym, a cały układ wygląda jak zawieszony pod belkami. Taki typ spotyka się tam, gdzie wykorzystuje się istniejącą konstrukcję stropu lub podciągów i zależy na zachowaniu możliwie dużej przestrzeni roboczej pod urządzeniem.

Dlaczego pozostałe odpowiedzi są błędne?

  • "Pomostową" wybiera się, gdy most suwnicy jest oparty na torach jezdnych umieszczonych na belkach podsuwnicowych (typowo "na górze" konstrukcji wsporczej). W takim rozwiązaniu geometria prowadzenia i podparcia jest inna niż w suwnicy podwieszanej.
  • "Bramową" charakteryzują widoczne podpory/"nogi" tworzące bramę, po których urządzenie przemieszcza się po torze na poziomie posadzki lub na wydzielonym torowisku. To inna grupa rozwiązań konstrukcyjnych niż suwnice podwieszane w hali.
  • "Przejezdną" bywa używane potocznie jako określenie zdolności do przemieszczania się, ale nie jest precyzyjną, jednoznaczną nazwą typu suwnicy w klasyfikacji opartej o konstrukcję (w przeciwieństwie do "podwieszanej", "pomostowej", "bramowej").

Na egzaminie warto zapamiętać prostą regułę: podwieszana = tor i układ jezdny "nad" suwnicą, a most "wisi" pod konstrukcją; pomostowa = suwnica "stoi" na torach; bramowa = ma własne podpory (bramę).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest suwnica podwieszana?
Suwnica podwieszana to suwnica, której most i wózek poruszają się po torze umieszczonym w konstrukcji nośnej w taki sposób, że elementy robocze "wiszą" pod torem. Kluczową cechą jest sposób podparcia i prowadzenia – pod konstrukcją hali, a nie na belkach podsuwnicowych.
Jaka jest różnica między suwnicą podwieszaną a pomostową?
Różnica dotyczy głównie podparcia: suwnica podwieszana jest prowadzona pod konstrukcją (most jest podwieszony), a suwnica pomostowa opiera się na torach położonych na belkach podsuwnicowych (most "stoi" na torze). Na rysunkach szukaj położenia toru względem mostu.
Co odróżnia suwnicę bramową od suwnicy w hali?
Suwnica bramowa ma własne podpory w postaci "bramy" (nogi i belka), dzięki czemu może pracować na zewnątrz lub nad placem/stanowiskiem bez oparcia o konstrukcję budynku. Suwnice halowe (podwieszane/pomostowe) wykorzystują zwykle elementy nośne hali i tory na konstrukcji.
Dlaczego w zadaniach rozpoznaje się typ suwnicy po torze jezdnym?
Tor jezdny wskazuje sposób podparcia i prowadzenia mostu, a to jest podstawą podziału na typy (np. podwieszana vs pomostowa). Haki i wciągniki mogą wyglądać podobnie w wielu suwnicach, natomiast umiejscowienie toru (nad/pod) zwykle jednoznacznie identyfikuje konstrukcję urządzenia.
Jakie elementy na rysunku pomagają rozpoznać suwnicę podwieszaną?
Najczęściej: widoczne podwieszenie mostu do belek/torów, brak słupów "bramy", oraz to, że most jest poniżej elementu, po którym się przemieszcza. W praktyce szukaj relacji: tor i wózki jezdne nad mostem, a część robocza (wciągnik, hak) poniżej.
Czy słowo "przejezdna" oznacza typ suwnicy?
W wielu materiałach "przejezdna" bywa określeniem potocznym (że urządzenie się przemieszcza), a nie nazwą precyzyjnego typu konstrukcyjnego jak "podwieszana", "pomostowa" czy "bramowa". Na egzaminie zwykle liczy się klasyfikacja wynikająca z budowy i sposobu podparcia.
Kiedy w odlewni stosuje się suwnicę podwieszaną?
Stosuje się ją, gdy hala ma konstrukcję umożliwiającą montaż toru podwieszanego i gdy potrzebny jest transport form, oprzyrządowania lub ładunków w strefie roboczej bez zajmowania miejsca na posadzce. Wybór zależy od udźwigu, rozpiętości i dostępnej konstrukcji nośnej.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu suwnic na egzaminie?
Najczęstsze to: mylenie podwieszanej z pomostową (bo obie pracują w hali), wybór "bramowej" tylko dlatego, że widać belkę, oraz sugerowanie się samym hakiem zamiast sposobem prowadzenia mostu. Pomaga zasada: najpierw oceń tor i podpory, dopiero potem osprzęt.
Co powinienem zapamiętać, żeby szybko rozpoznać typ suwnicy na rysunku?
Zapamiętaj trzy skojarzenia: podwieszana – "wisi pod torem", pomostowa – "stoi na torach", bramowa – "ma nogi/bramę". To pozwala w kilka sekund odsiać błędne opcje, gdy rysunek pokazuje układ konstrukcji.
Jak ten temat łączy się z pracą modelarza odlewniczego?
Modelarz odlewniczy pracuje z oprzyrządowaniem, formami i często ciężkimi elementami, które są przemieszczane w hali. Umiejętność rozpoznania dźwignicy pomaga w komunikacji z obsługą transportu, planowaniu bezpiecznego przenoszenia oprzyrządowania oraz rozumieniu ograniczeń stanowiska (prześwit, zasięg, tor ruchu).
info

Statystycznie 56% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Suwnica podwieszana jest prowadzona po torze zamocowanym do konstrukcji nośnej od góry (najczęściej pod belkami), a wózek i most "wiszą" pod torem."

Materiały:

  • Podręczniki i skrypty z zakresu transportu bliskiego oraz dźwignic w przemyśle
  • Instrukcje producentów suwnic (opisy typów: podwieszane, pomostowe, bramowe)
  • Materiały szkoleniowe BHP dotyczące pracy w pobliżu suwnic
