Zadanie sprawdza umiejętność pracy z dokumentacją graficzną (schematem/rysunkiem) urządzenia odlewniczego. Nie chodzi tu o obliczenia ani o definicję z pamięci, tylko o poprawne zidentyfikowanie elementu na schemacie i odczytanie przypisanej mu cyfry.

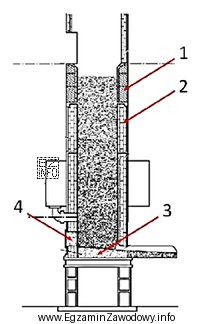

W żeliwiaku (cupoli) spotyka się elementy wykonane z żeliwa, które na rysunkach bywają opisane jako "bloki żeliwne" (w praktyce mogą pełnić funkcje konstrukcyjne lub ochronne w określonej strefie urządzenia). Na dołączonym schemacie żeliwiaka z zimnym dmuchem ten element został oznaczony cyfrą 1. Dlatego odpowiedź "1" jest zgodna z oznaczeniem na rysunku.
Dlaczego pozostałe propozycje są niepoprawne? Ponieważ na schemacie cyfry "2", "3" i "4" są przypisane do innych elementów żeliwiaka niż "bloki żeliwne". Typowym błędem jest wybieranie liczby na podstawie intuicji albo mylenie elementów o podobnym kształcie graficznym (np. fragmentów płaszcza, wykładzin lub osprzętu), zamiast śledzenia linii odnośników i opisów.
Wskazówka egzaminacyjna: najpierw odnajdź na rysunku nazwę elementu (lub podpis), następnie sprawdź, do którego miejsca prowadzi odnośnik i dopiero wtedy odczytaj cyfrę. Jeśli schemat ma kilka zbliżonych elementów, porównaj ich położenie (góra/dół, strefa zasypu, strefa wiatrowa, część spustowa) i sprawdź, czy podpis dotyczy właśnie tego miejsca.
