KWALIFIKACJA TLO1 - CZERWIEC 2022



PYTANIE NR 24.

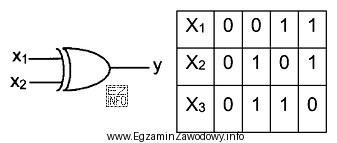

Na rysunku przedstawiono symbol graficzny i tabele zależności układu logicznego typu
Na rysunku przedstawiono symbol graficzny i tabele zależności
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na rysunku przedstawiono symbol graficzny bramki logicznej EXOR (Exclusive OR). Tabela prawdy dołączona do pytania również odpowiada tabeli prawdy dla bramki EXOR, gdzie wyjście jest 1 tylko wtedy, gdy jedno z wejść jest 1, a drugie 0. Dlatego poprawną odpowiedzią jest EXOR.
