KWALIFIKACJA TLO1 - STYCZEŃ 2017

Wyjaśnienie poprawnej odpowiedzi:

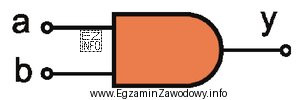

Symbol przedstawiony na zdjęciu to bramka logiczna AND. Charakteryzuje się ona kształtem prostokąta z jednym wejściem po lewej stronie (oznaczonymi jako 'a' i 'b') i jednym wyjściem po prawej stronie (oznaczone jako 'y'). Bramka AND daje na wyjściu wartość 1 tylko wtedy, gdy na obu wejściach są wartości 1. Pozostałe symbole bramek logicznych mają inne kształty i oznaczenia, co pozwala je odróżnić od bramki AND.
