Niwelacja siatkowa to sposób prowadzenia niwelacji (najczęściej geometrycznej), w którym punkty pomiarowe rozmieszcza się w regularnej siatce na badanej powierzchni. Taki układ służy do uzyskania obrazu wysokości terenu w dwóch kierunkach, np. przy przygotowaniu robót ziemnych, wyznaczaniu spadków, kontroli wyrównania placu lub projektowaniu odwodnienia.

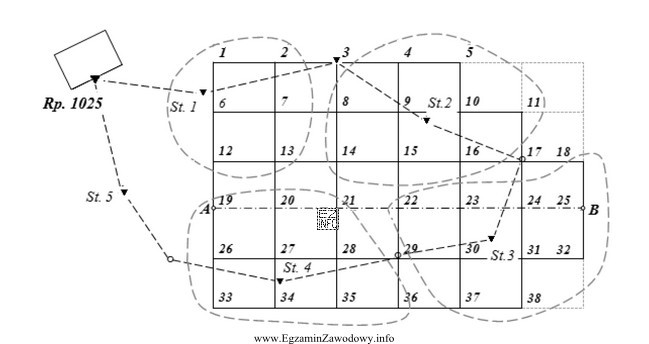

Odpowiedź "siatkowej." jest poprawna, gdy szkic przedstawia punkty w węzłach regularnej siatki (np. kwadraty/prostokąty) oraz powiązania pomiarowe typowe dla pracy "po polach".
Dlaczego pozostałe odpowiedzi nie pasują:
- "trygonometrycznej." – niwelacja trygonometryczna opiera się na pomiarze kątów pionowych i odległości oraz obliczaniu różnic wysokości. Jej szkic częściej akcentuje stanowiska, kierunki i obserwacje kątowo-odległościowe, a nie siatkę pokrycia powierzchni.
- "profilu podłużnego." – profil podłużny dotyczy pomiaru wzdłuż jednej osi (np. droga, rurociąg). Szkic ma charakter liniowy: kolejne pikiety wzdłuż trasy, ewentualnie z nielicznymi odgałęzieniami, a nie regularną siatkę pól.
- "punktów rozproszonych." – punkty rozproszone mają układ nieregularny, dobierany pod obiekty i sytuację terenową (np. naroża, załamania, charakterystyczne miejsca). Brak wtedy "kratownicy" o równych oczkach, typowej dla siatki.
Wskazówka egzaminacyjna: szukaj na szkicu odpowiedzi na pytanie, czy pomiar obejmuje powierzchnię (siatka), linię/trakt (profil) czy pojedyncze miejsca (punkty rozproszone). Dopiero w drugiej kolejności rozważaj, czy metoda jest geometryczna czy trygonometryczna.
