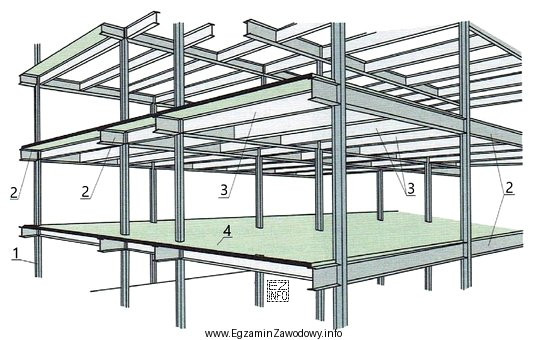

Pytanie sprawdza umiejętność rozpoznawania podstawowych elementów stalowej konstrukcji szkieletowej na rysunku. W budynku wielokondygnacyjnym typowy układ to:
- słupy – elementy pionowe przenoszące obciążenia na niższe kondygnacje i fundament,
- rygle – elementy poziome stanowiące poprzeczne/obwodowe belkowanie ramy, łączące słupy,
- strop – przegroda pozioma między kondygnacjami, często realizowana jako płyta stropowa oparta na układzie belek/rygli.
Odpowiedź "2 - rygle, 4 - płytę stropową" jest poprawna, ponieważ zestawia typowy element poziomy ramy (rygiel) z elementem powierzchniowym tworzącym strop (płyta). W praktyce monter konstrukcji budowlanych musi rozumieć, które elementy są liniowe (pręty: słupy, rygle, belki), a które są powierzchniowe (płyty), bo wpływa to na transport, podnoszenie, podpory montażowe oraz kolejność prac.
Odpowiedzi z "2 - słupy" są nieprawidłowe, jeżeli oznaczenie 2 na rysunku wskazuje element poziomy ramy. Mylenie słupów z ryglami zdarza się, gdy uczeń skupia się na samym fakcie istnienia "ramy", ale nie rozróżnia osi pionowej i poziomej elementu.
Odpowiedzi z "4 - belkę stropową" są błędne wtedy, gdy oznaczenie 4 odnosi się do płyty stropowej (elementu płaskiego). Belka stropowa jest elementem prętowym (liniowym), a płyta stropowa – elementem płytowym, który tworzy zasadniczą powierzchnię stropu. Na rysunku płyta bywa przedstawiana jako wypełnienie/warstwa w polu stropu, a belki/rygle jako linie nośne pod nią.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi porównaj, czy oznaczony element ma charakter pionowy, poziomy czy powierzchniowy. To zwykle wystarcza, by odróżnić słup, rygiel/belkę i płytę.
