KWALIFIKACJA BUD2 + BUD8 + BUD12 - STYCZEŃ 2020

PYTANIE NR 26.

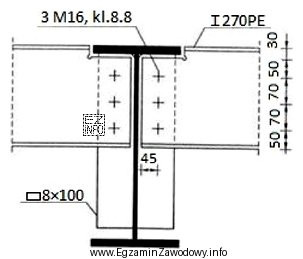

Rozstaw śrub łączących przedstawiony na rysunku profil dwuteowy 270 PE z płaskownikiem wynosi
Ilustracja przedstawia techniczny rysunek konstrukcji budowlanej, w szczególności połączenie profilu dwuteowego I 270 PE z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rozstaw śrub należy odczytać bezpośrednio z rysunku połączenia: jest to odległość osiowa między sąsiednimi śrubami wskazana linią wymiarową. Na przedstawionym rysunku wartość tego wymiaru wynosi 70 mm, dlatego ta odpowiedź jest poprawna, a pozostałe liczby nie odpowiadają podanemu wymiarowaniu.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność czytania rysunku technicznego połączenia elementów konstrukcji stalowej. Kluczowe jest prawidłowe rozumienie, co oznacza rozstaw śrub: w praktyce jest to najczęściej odległość osiowa (środek–środek) między kolejnymi śrubami w jednym rzędzie.

Aby poprawnie odpowiedzieć:

  • należy zlokalizować na rysunku linię wymiarową odnoszącą się do położenia śrub,
  • sprawdzić, czy wymiar dotyczy odległości między osiami śrub (a nie np. od krawędzi płaskownika do osi pierwszej śruby),
  • odczytać wartość liczbową podaną przy tej linii wymiarowej.

Odpowiedź "70 mm" jest poprawna, ponieważ odpowiada wymiarowi rozstawu pokazanym w dokumentacji rysunkowej. Pozostałe propozycje (45 mm, 50 mm, 30 mm) są typowymi wartościami spotykanymi w zadaniach, ale w tym konkretnym rysunku nie są przypisane do rozstawu śrub.

Najczęstsze pomyłki wynikają z wyboru niewłaściwego wymiaru: uczniowie czasem odczytują odległość od krawędzi elementu do pierwszego otworu, mylą rozstaw z odległością między skrajnymi śrubami lub sugerują się "standardową" liczbą bez sprawdzenia oznaczeń. Na egzaminie warto każdorazowo zidentyfikować, które punkty łączy linia wymiarowa (osie otworów/śrub), a dopiero potem przepisać wartość.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Rozstaw śrub to odległość (najczęściej osiowa) między sąsiednimi śrubami w jednym rzędzie. Na rysunku technicznym jest podawany jako wymiar między osiami otworów/śrub, oznaczony linią wymiarową, a nie jako odległość od krawędzi elementu.
Znajdź linię wymiarową odnoszącą się do położenia śrub i sprawdź, jakie punkty łączy: zwykle są to osie otworów. Następnie odczytaj wartość przy tej linii. Upewnij się, że nie jest to wymiar od krawędzi do pierwszej śruby.
Rozstaw wpływa na możliwość spasowania elementów, poprawne przenoszenie sił w węźle oraz zgodność z dokumentacją. Błędny rozstaw może uniemożliwić skręcenie elementów na budowie lub wymusić rozwiercanie otworów, co pogarsza jakość i opóźnia montaż.
Najczęściej myli się rozstaw (środek–środek) z odległością od krawędzi elementu do osi pierwszej śruby, albo odczytuje się wymiar całkowity między skrajnymi śrubami. Błędem jest też wybór "typowej" wartości bez sprawdzenia, do czego odnosi się linia wymiarowa.
Nie. Rozstaw dotyczy odległości między śrubami (zwykle osiami otworów), a odległość od krawędzi to inny wymiar (np. od krawędzi płaskownika do osi pierwszego otworu). Na rysunku są to zwykle dwa różne wymiary opisujące inne relacje geometryczne.
W połączeniach śrubowych standardowo podaje się wymiary osiowe, bo otwory i śruby pozycjonuje się względem osi. Wymiary do krawędzi też się podaje, ale dotyczą lokalizacji pierwszego rzędu otworów względem brzegu elementu, a nie rozstawu śrub.
Spójrz na strzałki linii wymiarowej: jeśli wskazują osie/środki otworów (często zaznaczone znakami osi), to jest to rozstaw osiowy. Jeśli strzałki dochodzą do zarysu elementu i osi otworu, to zwykle jest to odległość od krawędzi do pierwszej śruby.
Zwykle nie, bo w zadaniach egzaminacyjnych wymiar jest podany liczbowo przy linii wymiarowej i to on jest wiążący. Skala jest istotna, gdy trzeba coś zmierzyć bez podanego wymiaru, ale w typowych pytaniach o rozstaw śrub należy przepisać wartość z wymiarowania.
Warto rozróżniać: rozstaw wzdłużny i poprzeczny (w rzędzie i między rzędami), odległości od krawędzi, liczbę śrub, średnicę i klasę śrub (gdy podane) oraz to, które elementy są łączone. Te informacje pomagają poprawnie interpretować rysunek i montaż.
Ćwicz na rysunkach warsztatowych i montażowych: wyszukuj linie wymiarowe, osie otworów, oznaczenia profili i elementów (np. dwuteownik, płaskownik). Rób krótkie serie zadań: "odczytaj rozstaw", "odczytaj odległość od krawędzi", "policz liczbę śrub w węźle".
info

Statystycznie 59% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że rozstaw śrub należy odczytać bezpośrednio z rysunku połączenia: jest to odległość osiowa między sąsiednimi śrubami wskazana linią wymiarową.

Źródła:

  • PN-EN 1993-1-8:2006 Eurokod 3: Projektowanie konstrukcji stalowych — Część 1-8: Projektowanie węzłów (odniesienie pojęciowe do połączeń śrubowych).
  • PN-EN ISO 129-1:2019-02 Dokumentacja techniczna wyrobu — Wymiarowanie i tolerowanie — Część 1: Zasady ogólne (zasady odczytu i zapisu wymiarów na rysunku).
  • PN-EN 10365:2017 Profile stalowe walcowane na gorąco — Profile dwuteowe, ceowe i teowe — Wymiary i właściwości masowe (kontekst oznaczeń profili).

Materiały:

  • Podręczniki i zeszyty ćwiczeń z rysunku technicznego budowlanego (dział: konstrukcje stalowe)
  • Materiały szkolne z zakresu połączeń śrubowych i czytania rysunków montażowych
  • PN-EN 1993-1-8 (Eurokod 3) jako źródło ogólnych zasad projektowania połączeń (do nauki pojęć, nie do odczytu z rysunku)
