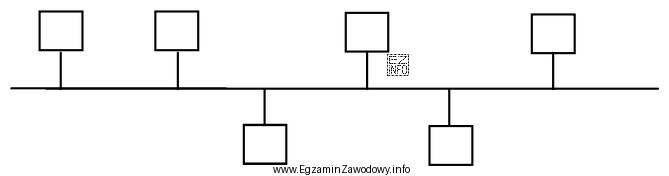

Topologia magistrali (bus) to układ, w którym wiele urządzeń jest przyłączonych do wspólnego medium transmisyjnego – jednego głównego odcinka (linii), do którego węzły są "wpięte" odgałęzieniami. Charakterystyczne jest to, że nie ma jednego węzła centralnego, który zbierałby wszystkie połączenia, ani nie tworzy się zamkniętej pętli.
Dlatego odpowiedź "magistralii" jest właściwa, jeśli na schemacie widać pojedynczy główny przewód/odcinek oraz podłączenia stacji wzdłuż tej linii.
- "gwiazdy" byłaby poprawna wtedy, gdy wszystkie urządzenia łączą się do jednego punktu centralnego (np. koncentratora/switcha), a zerwanie jednego "ramienia" dotyczy tylko jednego urządzenia. W magistrali wspólny odcinek jest kluczowy, więc obraz jest inny.
- "pierścienia" wymaga połączenia w pętlę: każde urządzenie jest elementem zamkniętego obwodu, a sygnał krąży wzdłuż pierścienia. Jeżeli na rysunku nie ma zamknięcia końców w pętlę, nie jest to pierścień.
- "drzewa" to struktura hierarchiczna (rozgałęzienia poziomami), zwykle wynikająca z połączenia segmentów w układzie nadrzędny–podrzędny. Jeśli schemat pokazuje jedną wspólną linię bez hierarchii poziomów, to bardziej odpowiada magistrali niż drzewu.
Wskazówka egzaminacyjna: patrz najpierw na cechę dominującą schematu – węzeł centralny (gwiazda), pętla (pierścień), hierarchia (drzewo) albo wspólna linia/segment (magistrala). Dopiero potem porównuj z odpowiedziami.
