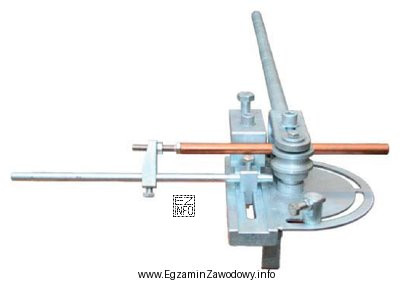

Rozpoznanie urządzenia na rysunku polega na powiązaniu funkcji z typową konstrukcją narzędzia używanego przy pracach na sieci trakcyjnej. Giętarka przewodów jezdnych jest narzędziem przeznaczonym do kontrolowanego kształtowania przewodu (np. wykonania gięcia w zadanym miejscu i z odpowiednim promieniem), tak aby nie doprowadzić do miejscowych uszkodzeń materiału.
Odpowiedź "giętarkę przewodów jezdnych" jest właściwa, ponieważ wskazuje urządzenie, którego podstawowym zadaniem jest gięcie przewodu, a więc zmiana jego geometrii bez rozdzielania materiału. W praktyce ma to znaczenie podczas dopasowania przewodu do układu osprzętu i geometrii zawieszenia.
Pozostałe odpowiedzi opisują inne procesy technologiczne:
- "nożyce do cięcia drutu jezdnego" – narzędzie tnące powinno być kojarzone z mechanizmem ostrzy i funkcją rozdzielenia materiału. Cięcie nie służy nadawaniu promienia gięcia, więc jest to inna operacja.
- "zgrzewarkę przewodów miedzianych" – zgrzewarka jest urządzeniem do łączenia elementów (proces cieplno-prądowy/oporowy), a nie do ich kształtowania. Typowe cechy zgrzewarek (elementy dociskowe, elektrody, układ zasilania procesu) odpowiadają innej funkcji niż gięcie.
- "hydrauliczną prostownicę djp" – prostownica służy do prostowania, czyli usuwania odkształceń i przywracania prostoliniowości. To proces przeciwny do celowego wykonywania gięć; pomyłka wynika często z kojarzenia każdego "cięższego" narzędzia hydraulicznego z uniwersalną obróbką przewodu.
Wskazówka egzaminacyjna: najpierw nazwij w głowie operację technologiczną (cięcie/gięcie/zgrzewanie/prostowanie), a dopiero potem dopasuj nazwę urządzenia. To ogranicza wybór "na intuicję" i zmniejsza ryzyko pomyłek między podobnie brzmiącymi narzędziami.
