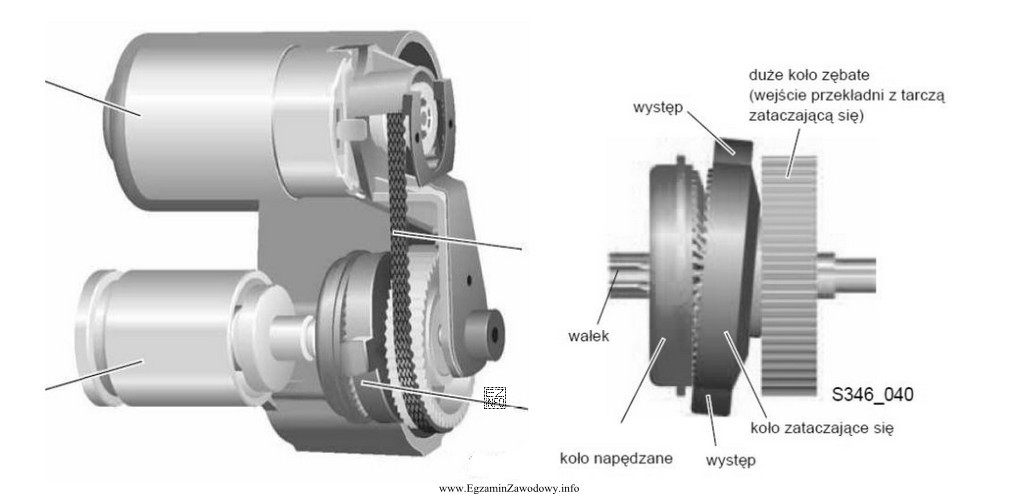

Pytanie sprawdza umiejętność identyfikacji układu pojazdu na podstawie rysunku. W praktyce elektromechanik często rozpoznaje system po charakterystycznych elementach (połączeniach, siłownikach/silniczkach, sterowaniu) i na tej podstawie dobiera właściwą ścieżkę diagnostyczną.
Odpowiedź "elektrycznego hamulca postojowego" jest zgodna z kluczem, ponieważ EPB jest układem, w którym funkcja zaciągania/zwalniania hamulca postojowego realizowana jest elektrycznie (z udziałem elementów wykonawczych i sterowania). To odróżnia go od klasycznych rozwiązań czysto mechanicznych i od innych układów elektrycznych w pojeździe.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "mechanizmu podnoszenia szyb" – układ szyb dotyczy drzwi i napędu podnośnika szyby. Funkcjonalnie nie jest związany z hamowaniem pojazdu. Na rysunkach podnośnika szyb zwykle oczekuje się elementów typowych dla drzwi (prowadnice, cięgna, bęben/ramię podnośnika), a nie układu hamulcowego.
- "rozrusznika z przekładnią planetarną" – rozrusznik jest zespołem rozruchu silnika spalinowego. Przekładnia planetarna występuje w pewnych konstrukcjach rozruszników, ale ich rysunki i elementy (sprzęgło jednokierunkowe, zębnik, korpus rozrusznika) nie odpowiadają układowi hamulca postojowego.
- "elektrycznego wspomagania kierownicy" – EPS dotyczy wspomagania układu kierowniczego (kolumna/przekładnia kierownicza, czujniki momentu i sterownik). Choć również jest mechatroniczny i elektryczny, pełni inną funkcję i ma inną typową architekturę niż EPB.
Wskazówka egzaminacyjna: przy pytaniach "Na rysunku przedstawiono układ …" najpierw ustal funkcję (hamowanie, rozruch, podnoszenie szyby, wspomaganie kierowania), a dopiero potem dopasuj nazwę. Pomaga też porównanie: gdzie w pojeździe dany element pracuje i jakie ma połączenia.
