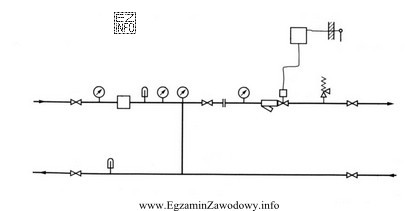

Rozpoznanie rodzaju węzła ciepłowniczego wykonuje się przede wszystkim przez analizę charakterystycznych elementów na schemacie oraz sposobu połączenia strony sieciowej ze stroną instalacji odbiorczej.
"Bezpośredniego zasilania." oznacza układ, w którym nie ma oddzielenia hydraulicznego wymiennikiem ciepła – nośnik ciepła z sieci (np. woda sieciowa) przepływa do instalacji odbiorczej. Na typowych schematach kluczową cechą jest właśnie brak symbolu wymiennika oraz brak układu, którego zadaniem jest mieszanie czynnika z zasilania z powrotem.
Dlaczego pozostałe odpowiedzi nie pasują do węzła bezpośredniego?
- "wymiennikowy." – w węźle pośrednim (wymiennikowym) występuje wymiennik ciepła, który rozdziela stronę sieciową i instalacyjną. Jeżeli na rysunku nie widać wymiennika, nie jest to węzeł wymiennikowy.
- "mieszania pompowego." – układ mieszający z pompą ma tor domieszki (mieszania) i zwykle pompę/pompy pracujące w obiegu instalacji, tak aby uzyskać wymaganą temperaturę zasilania przez zmieszanie strumieni zasilania i powrotu. Sama obecność pompy nie przesądza o mieszaniu; decyduje sposób połączeń i gałąź mieszająca.
- "hydroelewatorowy." – hydroelewator (ejektor) realizuje mieszanie i wymuszenie przepływu wykorzystując energię strumienia zasilającego. Na schemacie powinien być widoczny element odpowiadający hydroelewatorowi i połączenia umożliwiające zassanie wody z powrotu.
W praktyce egzaminacyjnej najbezpieczniej jest stosować prostą procedurę: (1) sprawdź, czy jest wymiennik; (2) jeśli nie ma, sprawdź, czy jest gałąź mieszania (pompowa lub hydroelewatorowa); (3) jeśli brak tych elementów, pozostaje układ bezpośredni. Taka analiza ogranicza pomyłki wynikające z "zgadywania po nazwie".
