W sieciach ciepłowniczych (także preizolowanych) rurociągi pracują w zmiennych temperaturach, co powoduje ich wydłużanie i skracanie. Jeśli te przemieszczenia nie zostaną przejęte, mogą pojawić się niepożądane naprężenia, uszkodzenia złączy, armatury albo elementów stałych (np. podpór i punktów stałych). Dlatego stosuje się różne metody kompensacji wydłużeń.

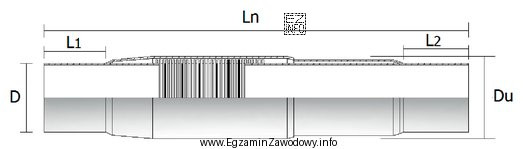

Prawidłowa odpowiedź: kompensator jednorazowego działania.
Ten typ kompensatora działa poprzez przyjęcie przemieszczenia w sposób zaprojektowany przez producenta i konstrukcję elementu. W praktyce jest to rozwiązanie "wstawiane" w rurociąg, a jego rozpoznanie w zadaniu egzaminacyjnym zwykle polega na identyfikacji charakterystycznej budowy elementu przedstawionego na rysunku (np. specjalny odcinek/łącznik przeznaczony do przejęcia przemieszczeń).
- Dlaczego "naturalny" jest błędny? Kompensacja naturalna nie jest pojedynczym elementem, tylko sposobem prowadzenia rurociągu (odpowiednia geometria trasy, załamania, odcinki proste o określonej długości). Jeśli zadanie wskazuje "element przedstawiony na rysunku", to odpowiedź "naturalny" nie pasuje do idei oddzielnego kompensatora.
- Dlaczego "mieszkowy" jest błędny? Kompensator mieszkowy ma charakterystyczny mieszek (karbowany element sprężysty). Jeżeli na rysunku nie występuje typowy mieszek, nie ma podstaw, by wybierać ten typ. To częsty błąd wynikający z kojarzenia "kompensator = mieszek".
- Dlaczego "typu U" jest błędny? Kompensator typu U rozpoznaje się po pętli/odgięciu w kształcie litery U, które przejmuje wydłużenie przez ugięcie odcinków rurociągu. Gdy rysunek przedstawia inny element (nie pętlę), odpowiedź "typu U" jest niezgodna z cechami konstrukcyjnymi.
Wskazówka egzaminacyjna: Najpierw zdecyduj, czy pytanie dotyczy elementu wstawianego (kompensator jako wyrób) czy sposobu prowadzenia trasy (kompensacja naturalna). Następnie porównaj cechy: mieszek (karbowanie) vs pętla U vs element specjalny o określonej pracy.
