Wiązar (element więźby dachowej) identyfikuje się po tym, jakie elementy przenoszą obciążenia z pokrycia i krokwi na podpory oraz po charakterystycznych detalach układu.

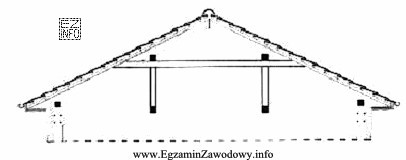

Odpowiedź "płatwiowo-kleszczowej" jest właściwa, gdy na rysunku widać cechy typowe dla tego rozwiązania: krokwie są podparte nie tylko na murłatach/ścianach, ale także na płatwiach (belkach biegnących wzdłuż połaci), a elementy podporowe są usztywnione przez kleszcze (pary desek/balek obejmujących słup lub łączących elementy w układzie). Taki schemat oznacza układ płatwiowy z usztywnieniem kleszczami.
Dlaczego pozostałe propozycje nie pasują do takiego rysunku?
- "krokwiowej" – w konstrukcji krokwiowej podstawą są pary krokwi oparte na podporach skrajnych, bez typowego systemu płatwi pośrednich i kleszczy. Jeśli na rysunku występują płatwie i elementy stolcowe, to nie jest to czysty układ krokwiowy.
- "jętkowej" – rozpoznaje się ją po jętce (poziomym elemencie łączącym parę krokwi), która ogranicza ich rozchylanie. Sama obecność jętki nie przesądza o typie, a brak układu płatwi i kleszczy wyklucza płatwiowo‑kleszczową.
- "jętkowo-stolcowej" – to rozwiązanie łączące jętki z układem stolcowym (słupy, kleszcze/miecze) w innej konfiguracji niż typowa płatwiowo‑kleszczowa. Jeżeli elementem rozstrzygającym na rysunku jest system płatwi wraz z kleszczami, właściwsza jest klasyfikacja płatwiowo‑kleszczowa.
Wskazówka egzaminacyjna: najpierw wypisz z rysunku elementy (płatew? kleszcze? jętka?), a dopiero potem dopasuj nazwę konstrukcji. Unikniesz "zgadywania" na podstawie jednego detalu.
