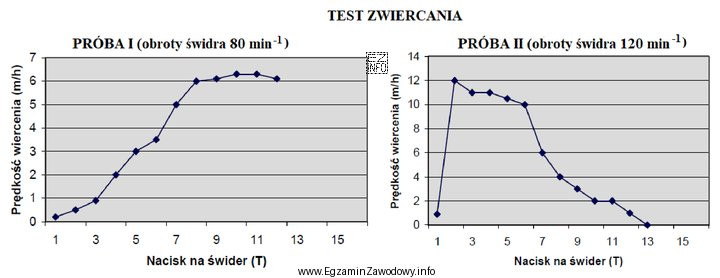

W teście zwiercania porównuje się, jak zmiana nacisku na świder (obciążenia narzędzia) oraz prędkości obrotowej wpływa na prędkość wiercenia (tempo postępu wiercenia). Na wykresach z dwóch prób (dla dwóch różnych obrotów) każda krzywa lub seria punktów pokazuje zależność prędkości wiercenia od nacisku.
Aby poprawnie wskazać odpowiedź, trzeba wykonać trzy kroki:
- Rozdzielić dwie próby – jedna dotyczy niższych obrotów, druga wyższych. Nie wolno mieszać punktów między seriami.
- Znaleźć globalne maksimum – interesuje nas najwyższa wartość prędkości wiercenia spośród wszystkich przedstawionych punktów w obu próbach, a nie "typowy" trend.
- Odczytać odpowiadające parametry – dla punktu maksimum odczytuje się z osi (lub opisu serii) nacisk na świder oraz obroty.
Poprawna para to 2,0 T i 120 min-1, ponieważ na wykresie właśnie przy tych ustawieniach prędkość wiercenia osiąga wartość najwyższą.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 2,0 T i 80 min-1 – ten sam nacisk, ale niższe obroty; z wykresu wynika, że przy tej prędkości obrotowej prędkość wiercenia nie jest maksymalna.
- 10,0 T i 80 min-1 – wybór wynika często z intuicji "większy nacisk daje większy postęp", jednak w praktyce po przekroczeniu optimum efektywność może spadać (np. przez gorsze warunki skrawania, zwiększone opory, ryzyko niekorzystnej pracy narzędzia); na wykresie nie jest to maksimum.
- 10,0 T i 120 min-1 – łączy najwyższe obroty z najwyższym naciskiem, co bywa pułapką heurystyczną. O poprawności decyduje odczyt maksimum z wykresu, a nie "największe parametry".
Wskazówka egzaminacyjna: zawsze najpierw znajdź najwyższy punkt (maksimum), dopiero potem dopasuj do niego parę parametrów z osi/legendy. Unikniesz w ten sposób błędów opartych na intuicji.
