KWALIFIKACJA BUD24 - STYCZEŃ 2018



PYTANIE NR 29.

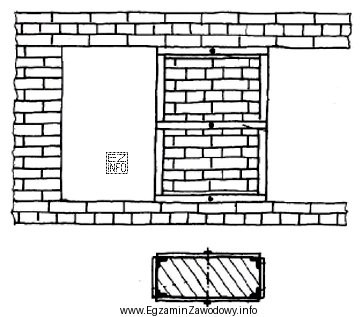

Na rysunku przedstawiono wzmocnienie uszkodzonego filara międzyokiennego, wykonane za pomocą
Ilustracja przedstawia wzmocnienie uszkodzonego filara międzyokiennego, co jest istotne w kontekście egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wzmocnienie wykonane z płaskowników i kątowników stalowych rozpoznaje się po widocznych, liniowych elementach stalowych obejmujących i usztywniających fragment muru.
Rozwiązania żelbetowe (koszulka/opaska) tworzą ciągłą warstwę betonu zbrojonego, a ściągi to zwykle pręty pracujące na rozciąganie z zakotwieniami.

Pełne wyjaśnienie:

Prawidłowa odpowiedź: płaskowników i kątowników stalowych.

Wzmocnienie filara międzyokiennego wykonane z płaskowników oraz kątowników ma postać elementów stalowych o przekrojach walcowanych/giętych, które działają jak obejma lub zewnętrzne usztywnienie: przejmują część sił, ograniczają dalsze rozwarcie rys/spękań i stabilizują osłabiony fragment muru. Na rysunkach tego typu widać zwykle "szyny/ramy" stalowe (pasy, profile) przylegające do lica ściany i łączone ze sobą (np. śrubami), co jest charakterystyczne dla wzmocnień stalowych.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Koszulka żelbetowa oznacza obetonowanie elementu (wykonanie ciągłej otuliny z betonu zbrojonego). Taka technologia tworzy jednolitą warstwę żelbetu wokół wzmacnianego fragmentu i na rysunku byłaby przedstawiona jako "pogrubienie" przekroju/otulina zbrojenia, a nie pojedyncze profile stalowe.
  • Opaska żelbetowa to w praktyce również rozwiązanie o charakterze ciągłym (pas/obręcz z żelbetu), które "opina" element. Wymaga pokazania strefy betonowania i zbrojenia; nie odpowiada sytuacji, gdy wzmocnienie realizują widoczne, smukłe elementy stalowe.
  • Ściągi z prętów stalowych (cięgna) pracują głównie na rozciąganie i są rozpoznawalne po układzie prętów/cięgien oraz zakotwień (np. talerzy, nakrętek, kotew) rozmieszczonych tak, by "ściągać" konstrukcję. Jeśli na rysunku dominują płaskowniki i kątowniki tworzące ramę/obejmę, nie jest to typowe wzmocnienie ściągami.

Wskazówka egzaminacyjna: najpierw rozpoznaj materiał i kształt elementów (profile stalowe vs warstwa betonu), a dopiero potem nazwij technologię: stalowe profile = płaskowniki/kątowniki; ciągłe obetonowanie = koszulka/opaska; pręty z zakotwieniami = ściągi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest filar międzyokienny w ścianie murowanej?
Filar międzyokienny to fragment muru znajdujący się pomiędzy dwoma otworami okiennymi. Przenosi obciążenia z wyższych partii ściany i stropów oraz stabilizuje strefę otworów. Jest wrażliwy na zarysowania i osłabienia, bo ma mniejszą szerokość i bywa mocno obciążony.
Jak rozpoznać na rysunku wzmocnienie z płaskowników i kątowników stalowych?
Najczęściej widać smukłe, liniowe elementy przylegające do lica muru: płaskowniki (pasy) oraz kątowniki (profile w kształcie litery L). Często są one łączone śrubami lub obejmują naroża, tworząc rodzaj zewnętrznej ramy usztywniającej uszkodzony fragment.
Dlaczego stosuje się stalowe płaskowniki i kątowniki do wzmocnienia muru?
Stalowe profile pozwalają szybko usztywnić i "spiąć" osłabioną strefę bez wykonywania masywnych nadlewek żelbetowych. Mogą ograniczać rozwieranie rys, przejmować część sił i poprawić stateczność. Dodatkową zaletą bywa mniejsza ingerencja w geometrię detalu architektonicznego.
Co to jest koszulka żelbetowa i kiedy się ją stosuje?
Koszulka żelbetowa to obetonowanie elementu warstwą betonu zbrojonego, która zwiększa nośność i sztywność. Stosuje się ją, gdy trzeba znacząco wzmocnić przekrój lub odtworzyć współpracę konstrukcyjną. Na rysunku zwykle widać pogrubienie elementu oraz zbrojenie, a nie pojedyncze profile stalowe.
Jaka jest różnica między opaską żelbetową a koszulką żelbetową?
W ujęciu praktycznym koszulka obejmuje element szerzej (jak otulina/płaszcz), a opaska bywa rozumiana jako pas/obręcz wzmacniająca w określonej strefie. Obie technologie mają charakter żelbetowy, czyli wymagają pokazania betonu i zbrojenia. Wzmocnienia z płaskowników i kątowników to inna grupa rozwiązań: stalowe profile.
Co to są ściągi z prętów stalowych (cięgna) w naprawach budynków?
Ściągi (cięgna) to pręty lub elementy stalowe pracujące na rozciąganie, które "ściągają" konstrukcję, ograniczając rozchylenie ścian lub rozwieranie pęknięć. Rozpoznaje się je po prętach z widocznymi zakotwieniami (np. płytami, nakrętkami). Nie są tym samym co płaskowniki i kątowniki tworzące obejmę.
Jakie błędy najczęściej popełnia się przy rozróżnianiu wzmocnień stalowych i żelbetowych?
Najczęściej myli się rozwiązania po nazwie (np. "koszulka" vs "opaska") albo przyjmuje się z góry, że "wzmocnienie = żelbet". Pomaga zasada: jeśli na rysunku dominują profile (pasy, kątowniki), to rozwiązanie jest stalowe; jeśli widać otulinę i zbrojenie, to jest żelbet.
Jak przygotować się do pytań egzaminacyjnych z rozpoznawania wzmocnień na rysunku?
Warto ćwiczyć na zestawach rysunków poglądowych: rozpoznawaj kształt elementu (profil L, pas stalowy, pręt), sposób pracy (uszywnienie vs ściąganie) i materiał (stal/żelbet). Ucz się słownictwa: płaskownik, kątownik, ściąg, opaska, koszulka.
Kiedy wybiera się wzmocnienie stalowe zamiast żelbetowego w renowacji detali?
Stal bywa wybierana, gdy liczy się mała ingerencja w istniejący detal, ograniczenie "pogrubienia" elementu lub szybki montaż. Żelbet stosuje się, gdy potrzebny jest większy przyrost nośności i sztywności przekroju. Ostateczny wybór zależy od projektu i oceny stanu technicznego.
Czy samo rozpoznanie elementów na rysunku wystarczy do doboru technologii naprawy filara?
Nie zawsze. Rozpoznanie z rysunku jest kluczowe na egzaminie, ale w praktyce trzeba jeszcze uwzględnić przyczynę uszkodzeń, nośność, zakres zarysowań, wilgoć i zasolenie oraz warunki wykonawcze. Dopiero po diagnozie i projekcie można bezpiecznie dobrać technologię oraz szczegóły kotwienia i zabezpieczenia antykorozyjnego.
info

Około 42% zdających odpowiada poprawnie na to pytanie. trudne

Materiały:

  • Materiały dydaktyczne z technologii robót naprawczych i wzmacniania konstrukcji murowych (skrypty szkolne)
  • Instrukcje producentów systemów napraw konstrukcyjnych oraz kotwienia/wzmacniania (karty techniczne)
  • Podręczniki z zakresu konstrukcji murowych i podstaw wzmacniania konstrukcji (rozdziały o wzmocnieniach stalowych i żelbetowych)
