KWALIFIKACJA ELE2 - CZERWIEC 2012



PYTANIE NR 26.

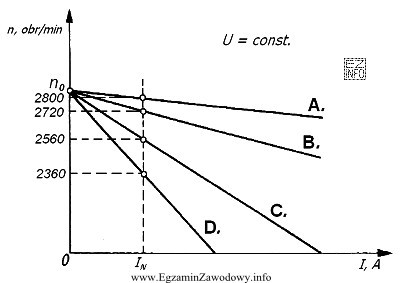

Na rysunku przedstawiono zależność prędkości obrotowej silnika bocznikowego prądu stałego w funkcji natężenia prądu dla różnych rezystancji dodatkowych, włączonych w obwód twornika. Która charakterystyka odpowiada najwyższej wartości rezystancji dodatkowej?
Na rysunku przedstawiono zależność prędkości obrotowej silnika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W silniku bocznikowym prądu stałego, zwiększenie rezystancji dodatkowej powoduje spadek prędkości obrotowej przy danym natężeniu prądu. Charakterystyka oznaczona literą "D" pokazuje największy spadek prędkości obrotowej przy wzroście natężenia prądu, co wskazuje na to, że odpowiada ona najwyższej wartości rezystancji dodatkowej.
