KWALIFIKACJA ELM3 - CZERWIEC 2018



PYTANIE NR 18.

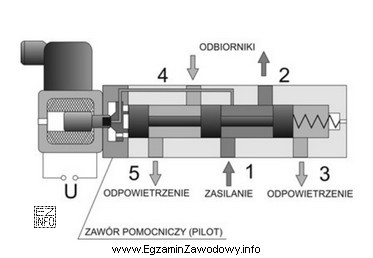

Na rysunku przedstawiono zawór
Na rysunku przedstawiono zawór
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zawór przedstawiony na rysunku posiada pięć portów (wejść/wyjść), co wskazuje na oznaczenie "5/2". Ponadto, zawór jest sterowany elektrycznie, co widać po obecności cewki elektrycznej (oznaczonej jako "U"). Sposób sterowania jest pośredni, ponieważ zawór posiada dodatkowy element - zawór pomocniczy (pilot), który jest sterowany przez cewkę i który z kolei steruje głównym zaworem.
