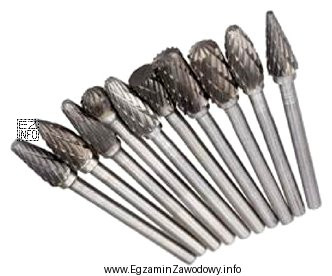

Prawidłowe rozpoznanie zestawu narzędzi na rysunku opiera się na cechach konstrukcyjnych i typowym zastosowaniu. Odpowiedź "frezów trzpieniowych" jest właściwa, gdy na ilustracji widać narzędzia z trzpieniem (częścią mocowaną w uchwycie) oraz częścią roboczą z wyraźnymi rowkami wiórowymi i krawędziami skrawającymi, przeznaczoną do skrawania materiału bokiem i/lub czołem.
Dlaczego pozostałe odpowiedzi nie pasują?
- "wierteł gwintowanych" (narzędzi do gwintowania) zwykle nie rozpoznaje się jak frezów: ich geometria jest podporządkowana wykonywaniu gwintu, a nie frezowaniu powierzchni/kształtów. W praktyce warsztatowej mają inną funkcję i charakterystyczne wykonanie części roboczej.
- "pogłębiaczy walcowych" używa się przede wszystkim do wykonywania pogłębień pod łby śrub lub do obróbki wejścia otworu. Typowo pracują w otworze i mają geometrię nastawioną na pogłębianie, nie na frezowanie kształtów w materiale jak frez trzpieniowy.
- "rozwiertaków nastawnych" używa się do dokładnego wykańczania średnicy otworu. Cechą praktyczną jest praca prowadząca w otworze i geometria sprzyjająca uzyskaniu dokładnego wymiaru oraz gładkości, a nie agresywnemu zdejmowaniu materiału na krawędziach czy profilowaniu.
W naprawach nadwozi rozróżnianie tych narzędzi jest ważne, bo błędny dobór może skutkować: złą jakością krawędzi, nadmiernym biciem, przegrzaniem materiału lub uszkodzeniem otworu. W zadaniach egzaminacyjnych warto najpierw ocenić: kształt chwytu, rodzaj rowków i to, czy narzędzie jest "do otworu" (pogłębiacz/rozwiertak), czy "do kształtowania powierzchni" (frez).
