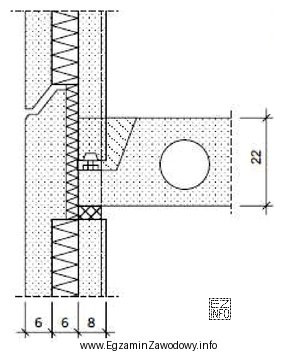

Pytanie sprawdza umiejętność rozpoznawania rodzaju złącza prefabrykowanych elementów konstrukcyjnych na podstawie rysunku. W praktyce budowy jest to kluczowe, bo od typu złącza zależą m.in. sposób montażu, kolejność prac, wymagane przerwy technologiczne oraz detale związane z uszczelnieniem i tolerancjami.
Odpowiedź "poziome ściany osłonowej z płytą stropową." jest właściwa, gdy na rysunku widać styk, w którym płyta stropowa dochodzi do ściany osłonowej, a linia styku ma charakter poziomy (ściana jest elementem pionowym, ale samo połączenie może być złączem poziomym w miejscu oparcia/dosunięcia do stropu).
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- "poziome dwóch płyt stropowych." – to inny układ: złącze strop–strop dotyczy połączenia dwóch płyt (np. na podporze lub w miejscu łączenia prefabrykatów stropowych). Jeśli na rysunku występuje ściana osłonowa, nie jest to złącze dwóch płyt.
- "pionowe płyty stropowej ze ścianą wewnętrzną." – złącze pionowe oznacza styk przebiegający w pionie. Połączenie płyty stropowej ze ścianą (wewnętrzną) typowo identyfikuje się jako styk przy oparciu/dosunięciu, a więc rozróżnienie pionowe/poziome zależy od kierunku przedstawionego styku; w tym zadaniu wskazany jest wariant z ścianą osłonową, nie wewnętrzną.
- "pionowe ściany osłonowej ze ścianą wewnętrzną." – to złącze ściana–ściana, a więc dotyczy dwóch elementów ściennych. Jeżeli na rysunku występuje płyta stropowa, taka odpowiedź nie opisuje właściwego zestawu łączonych elementów.
Wskazówka egzaminacyjna: najpierw nazwij elementy (płyta/ściana), potem określ kierunek styku (poziomy/pionowy). Unikniesz wtedy typowej pomyłki, gdy wybiera się odpowiedź na podstawie jednego słowa, a nie całego układu.
