KWALIFIKACJA BUD1 + BUD8 + BUD12 + BUD14 + BUD15 - CZERWIEC 2010



PYTANIE NR 1.

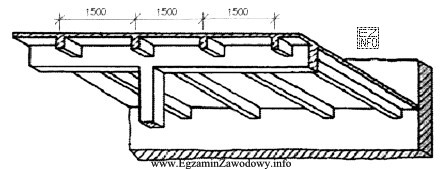

Na rysunku przedstawiony jest fragment stropu żelbetowego o konstrukcji nośnej
Ilustracja przedstawia fragment stropu żelbetowego o konstrukcji nośnej płytowo-żebrowej, co jest zgodne z odpowiedzią na
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Strop o konstrukcji nośnej płytowo-żebrowej rozpoznaje się po współpracy płyty z regularnie rozmieszczonymi żebrami (układ płyta + żebra), gdzie żebra są integralną częścią przekroju i przenoszą zginanie wraz z płytą. Strop płytowy nie ma żeber, a gęstożebrowy ma zwykle bardzo gęsty rozstaw żeber i wypełnienia.

Pełne wyjaśnienie:

W pytaniu należy rozpoznać rodzaj ustroju stropu żelbetowego na podstawie rysunku. Strop płytowo-żebrowy to taki, w którym płyta współpracuje z żebrami: płyta stanowi część przekroju pracującego na zginanie, a żebra są rozmieszczone w określonym module i wyraźnie tworzą układ nośny (płyta + żebra). Na rysunkach konstrukcyjnych zwykle widać pogrubienia/żebra pod płytą oraz ich rozstaw i przebieg.

Dlaczego pozostałe odpowiedzi są nieprawidłowe:

  • Strop gęstożebrowy – w praktyce kojarzy się z bardzo gęstym rozstawem żeber i często z elementami wypełniającymi (np. pustaki) między żebrami. Kluczowa jest "gęstość" żeber i typowy układ żeber powtarzalnych; jeśli rysunek pokazuje żebra, ale nie w tak gęstym, systemowym układzie wypełnieniowym, nie jest to najlepsze rozpoznanie.
  • Strop płytowy – w tym rozwiązaniu elementem nośnym jest zasadniczo sama płyta (bez wyodrębnionych żeber pracujących jako część przekroju). Jeśli na rysunku widoczne są żebra stanowiące część ustroju, odpowiedź "płytowy" jest zbyt uproszczona.
  • Strop belkowo-łupinowy – to określenie odnosi się do układów, w których występują elementy o pracy łupinowej (powłokowej) w połączeniu z belkami. Takie ustroje mają inną geometrię i sposób pracy niż klasyczne płyty z żebrami; na typowych rysunkach stropów żelbetowych spotyka się je rzadziej.

Wskazówka egzaminacyjna: przy rozpoznawaniu zawsze sprawdź, co jest elementem nośnym (sama płyta czy płyta z żebrami), oraz czy rysunek sugeruje układ "systemowy" z gęstymi żebrami i wypełnieniami. To pomaga odróżnić strop płytowo-żebrowy od gęstożebrowego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest strop płytowo-żebrowy w żelbecie?
To strop, w którym płyta żelbetowa współpracuje z żebrami. Żebra usztywniają płytę i zwiększają nośność na zginanie, a całość pracuje jako układ płyta+żebra. Na rysunkach zwykle widać płytę oraz regularnie rozmieszczone żebra pod nią.
Jak odróżnić strop płytowy od płytowo-żebrowego na rysunku?
Strop płytowy ma zasadniczo jednolitą płytę bez wyodrębnionych żeber nośnych. Strop płytowo-żebrowy pokazuje dodatkowe żebra (pogrubienia/przekroje żeber) współpracujące z płytą. Kluczowe jest, czy żebra są częścią ustroju nośnego.
Dlaczego strop gęstożebrowy nie zawsze jest tym samym co płytowo-żebrowy?
Oba mają żebra, ale gęstożebrowy zwykle ma bardzo mały rozstaw powtarzalnych żeber i często elementy wypełniające między nimi (systemowy układ). Płytowo-żebrowy może mieć żebra w większym rozstawie i inną geometrię, bez typowych wypełnień.
Jakie elementy rysunku wskazują na konstrukcję płytowo-żebrową?
Najczęściej są to: widoczne żebra pod płytą (w przekroju), ich regularny przebieg w rzucie oraz zarys płyty współpracującej. Pomocne są też opisy zbrojenia: osobne zbrojenie żeber i płyty sugeruje układ płytowo-żebrowy.
Czy do rozpoznania typu stropu trzeba znać obliczenia statyczne?
W takim pytaniu zwykle nie. Wystarcza umiejętność czytania rysunku konstrukcyjnego i znajomość podstawowych ustrojów stropowych. Obliczenia są potrzebne przy doborze wymiarów i zbrojenia, ale rozpoznanie typu opiera się na geometrii i układzie elementów.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu stropów?
Najczęstsze błędy to: wybór "gęstożebrowy" tylko dlatego, że widać żebra; mylenie "płytowy" z "płytowo-żebrowy" przez nieuwagę; pomijanie informacji o rozstawie żeber i ewentualnych wypełnieniach. Pomaga analiza przekroju i rzutu.
Co oznacza w praktyce, że strop jest nośny płytowo-żebrowo?
Oznacza to, że obciążenia z użytkowania są przenoszone przez płytę i żebra do podpór (np. ścian, belek, słupów). Dla wykonawcy przekłada się to na inne rozmieszczenie zbrojenia, konieczność poprawnego deskowania żeber oraz kontrolę otuliny i ciągłości zbrojenia.
Kiedy w robotach zbrojarskich widać różnicę między płytą a żebrem stropu?
Różnica jest widoczna podczas układania zbrojenia: żebra mają zwykle osobne pręty podłużne i strzemiona, a płyta ma siatki/pręty rozdzielcze w dwóch kierunkach. Inny jest też kształt deskowania i wysokość elementu w przekroju.
Jakie cechy stropu gęstożebrowego najłatwiej rozpoznać na rysunku?
Najłatwiej rozpoznać bardzo gęsty, powtarzalny rozstaw żeber oraz często zaznaczone przestrzenie międzyżebrowe typowe dla systemów z wypełnieniem. Jeżeli rysunek pokazuje rzadziej rozmieszczone żebra i wyraźną współpracę z płytą, to częściej wskazuje na płytowo-żebrowy.
Jak przygotować się do pytań o rodzaje stropów na egzaminie BUD.1?
Ćwicz na zestawach rysunków: porównuj rzuty i przekroje stropów płytowych, płytowo-żebrowych i gęstożebrowych. Zwracaj uwagę na rozstaw żeber, sposób podparcia i typowe oznaczenia zbrojenia. Dobrą metodą jest robienie krótkich notatek "cecha–typ stropu".
info

To pytanie poprawnie rozwiązuje 51% zdających egzamin. trudne

Według specjalistów z branży: "Strop płytowy nie ma żeber, a gęstożebrowy ma zwykle bardzo gęsty rozstaw żeber i wypełnienia."
