KWALIFIKACJA TKO4 - CZERWIEC 2016



PYTANIE NR 30.

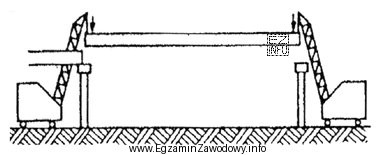

Na rysunku przedstawiony jest schemat montażu wiaduktu
Ilustracja przedstawia schemat montażu wiaduktu przy użyciu żurawi, co jest związane z kwalifikacją zawodową TECHNIK DRÓG
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "przy użyciu żurawi."
Schemat montażu z żurawiami rozpoznaje się po podnoszeniu i ustawianiu elementów przęsła dźwigiem. Metoda nasuwania pokazuje przesuwanie ustroju po podporach, nawisowa – dobudowę wspornikową, a rusztowania – stałe podparcie montażowe pod przęsłem.

Pełne wyjaśnienie:

W montażu wiaduktów (także kolejowych) stosuje się kilka typowych technologii, które na schematach różnią się charakterystycznymi elementami. Odpowiedź "przy użyciu żurawi." jest właściwa wtedy, gdy montaż polega na podnoszeniu i pozycjonowaniu prefabrykowanych lub zmontowanych w częściach elementów przęsła przy pomocy dźwigów.

Jak rozpoznać montaż żurawiami na schemacie?

  • Widoczny jest żuraw/dźwig (wysięgnik, lina/hak) pracujący nad przęsłem.
  • Elementy są unoszone i odkładane na łożyska/podpory docelowe.
  • Nie dominuje ciągły proces przesuwu całego ustroju po podporach.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "metodą nasuwania." dotyczy sytuacji, gdy ustrój nośny jest wytwarzany (np. za przyczółkiem) i następnie nasuwany w osi obiektu na kolejne podpory. Na schemacie kluczowy byłby kierunek przesuwu oraz urządzenia/rolki ślizgowe, a nie podnoszenie dźwigiem.
  • "metodą nawisową." odnosi się do budowy przęsła od podpory na zewnątrz, segment po segmencie, zwykle symetrycznie, z użyciem wózków/ustrojów wsporczych. Schematy nawisowe pokazują rozbudowę wsporników i etapowanie segmentów, nie typowe podnoszenie całego elementu.
  • "przy użyciu rusztowań." oznacza montaż na podparciu tymczasowym pod przęsłem (rusztowanie, podstemplowanie). Na rysunku dominowałyby podpory tymczasowe pod konstrukcją na całej długości montowanego odcinka.

Wskazówka egzaminacyjna: jeśli na schemacie "pracuje" dźwig i widać operacje podnoszenia – wybieraj montaż żurawiami. Jeżeli widać przesuw całej konstrukcji po podporach – to nasuwanie. Jeśli widać dobudowę segmentów od podpory – to metoda nawisowa. Jeśli pod przęsłem stoi gęste podparcie – to rusztowania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co na schemacie montażu wiaduktu wskazuje na użycie żurawia?
Najczęściej widać symbol dźwigu (wysięgnik) oraz podnoszenie elementu na linie/haku i jego odkładanie na podpory docelowe. W tej metodzie kluczowa jest operacja podniesienia i ustawienia prefabrykatu, a nie przesuw całej konstrukcji po podporach.
Jak odróżnić metodę nasuwania od montażu żurawiami na rysunku?
Przy nasuwaniu schemat zwykle pokazuje przesuw ustroju nośnego w osi obiektu na kolejne podpory (kierunek ruchu, ślizgi/rolki). Przy montażu żurawiami dominują operacje podnoszenia i precyzyjnego ustawiania elementów przez dźwig.
Co to jest metoda nawisowa w montażu obiektów mostowych?
To technologia, w której ustrój buduje się etapami od podpory na zewnątrz, segment po segmencie (wspornikowo), często symetrycznie po obu stronach podpory. Na schematach nawisowych widać etapowanie segmentów i rozbudowę wysięgów.
Dlaczego rusztowania bywają stosowane przy montażu przęseł wiaduktów?
Rusztowania (podparcia tymczasowe) stosuje się, gdy trzeba podeprzeć montowaną konstrukcję na czas łączenia elementów lub betonowania. To rozwiązanie pomaga kontrolować ugięcia i stateczność, ale wymaga miejsca pod obiektem i dodatkowej organizacji robót.
Jakie są typowe zalety montażu wiaduktu przy użyciu żurawi?
Zaletą jest szybkie ustawienie prefabrykatów bez budowania ciągłego podparcia pod przęsłem. Metoda bywa korzystna przy krótkich zamknięciach torowych i ograniczonym dostępie od dołu. Wymaga jednak odpowiedniego udźwigu, zasięgu i bezpiecznej strefy pracy dźwigu.
Kiedy metoda nasuwania jest bardziej prawdopodobna niż użycie żurawi?
Nasuwanie częściej rozważa się, gdy ustrój można wytwarzać za przyczółkiem i stopniowo przesuwać na podpory, a użycie ciężkich dźwigów jest utrudnione logistycznie. W praktyce zależy to od warunków terenowych, masy ustroju i możliwości etapowania.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu metody montażu z rysunku?
Najczęstsze są pomyłki wynikające z patrzenia tylko na "ogólny kształt" rysunku, bez sprawdzenia elementów charakterystycznych (kierunek przesuwu, obecność podpór tymczasowych, etapowanie segmentów). Uczniowie mylą też nazwy metod, bo brzmią podobnie.
Czy montaż żurawiami zawsze oznacza prefabrykację przęseł?
Nie zawsze, ale bardzo często dotyczy elementów prefabrykowanych lub zmontowanych w większe bloki. Żuraw służy do podniesienia i ustawienia elementu, który ma już docelowy kształt/układ. Czasem podnosi się też elementy częściowe, a montaż kończy scalanie na podporach.
Jak przygotować się do zadań egzaminacyjnych z rozpoznawania metod montażu?
Najlepiej uczyć się po cechach rozpoznawczych: podnoszenie (żuraw), przesuw (nasuwanie), segmenty od podpory (nawis), ciągłe podparcie od dołu (rusztowania). Pomaga też porównywanie kilku schematów obok siebie.
Jakie elementy organizacji robót są ważne przy pracy żurawiami na obiekcie kolejowym?
Istotne są: wyznaczenie stref niebezpiecznych, plan ustawienia żurawia i dojazdów, koordynacja z zamknięciami torowymi, komunikacja na budowie oraz kontrola warunków pogodowych. W praktyce trzeba też zapewnić podłoże pod podpory dźwigu i miejsce na składowanie elementów.
info

Statystycznie 58% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że poprawna jest odpowiedź "przy użyciu żurawi."Schemat montażu z żurawiami rozpoznaje się po podnoszeniu i ustawianiu elementów przęsła dźwigiem.

Materiały:

  • Materiały dydaktyczne z mostownictwa kolejowego dotyczące technologii budowy i montażu przęseł
  • Instrukcje i karty technologiczne robót montażowych (przykłady organizacji pracy żurawi na budowie)
  • Albumy/schematy typowych metod montażu mostów i wiaduktów (porównanie cech rozpoznawczych)
