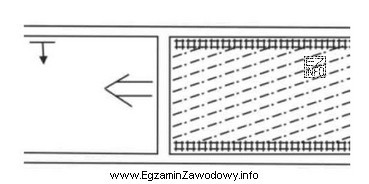

W pytaniu trzeba jednocześnie rozpoznać dwie niezależne informacje widoczne na schemacie: (1) czy eksploatacja ścianowa jest prowadzona w układzie podłużnym czy poprzecznym, oraz (2) jaki jest typ podsadzki: pneumatyczna czy hydrauliczna.
Dlaczego poprawna jest odpowiedź "podłużny z podsadzką pneumatyczną"?
Jest poprawna wówczas, gdy rysunek wskazuje na organizację wyrobisk i kierunek postępu charakterystyczny dla układu podłużnego, a jednocześnie pokazuje rozwiązania typowe dla podsadzki pneumatycznej, czyli podawanie materiału podsadzkowego strumieniem powietrza (sprężonego gazu) przewodami/rurociągami dostosowanymi do takiego transportu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Poprzeczny z podsadzką hydrauliczną" – jest błędny, jeśli na schemacie nie widać układu poprzecznego albo gdy medium transportowe podsadzki nie jest cieczą (zawiesiną), lecz powietrzem.
- "Poprzeczny z podsadzką pneumatyczną" – ta odpowiedź odpada, gdy układ wyrobisk i kierunek prowadzenia ściany odpowiada układowi podłużnemu, mimo że sama podsadzka byłaby pneumatyczna.
- "Podłużny z podsadzką hydrauliczną" – jest błędny w sytuacji, gdy schemat nie pokazuje transportu hydraulicznego (np. mieszaniny wodnej) i elementów typowych dla instalacji hydraulicznej; nawet przy układzie podłużnym różnica w rodzaju podsadzki przesądza o niepoprawności.
Wskazówka egzaminacyjna: najpierw ustal układ (podłużny/poprzeczny) na podstawie geometrii i kierunku postępu ściany, a dopiero potem typ podsadzki na podstawie medium i elementów instalacji. To ogranicza ryzyko "złapania się" na pojedynczym szczególe rysunku.
