KWALIFIKACJA ELM5 - CZERWIEC 2017

Wyjaśnienie poprawnej odpowiedzi:

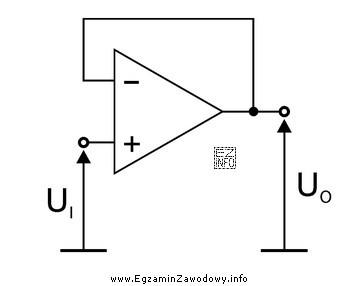

Na przedstawionym rysunku widzimy wzmacniacz operacyjny, którego wyjście jest połączone z wejściem odwracającym (-), a wejście nieodwracające (+) otrzymuje sygnał wejściowy. Brak elementów zewnętrznych takich jak rezystory czy kondensatory wskazuje, że nie jest to układ całkujący, wzmacniacz różnicowy ani wzmacniacz odwracający. Charakterystyczne połączenie wyjścia z wejściem odwracającym jest typowe dla wtórnika napięciowego, który ma za zadanie buforować sygnał bez zmiany jego amplitudy.
