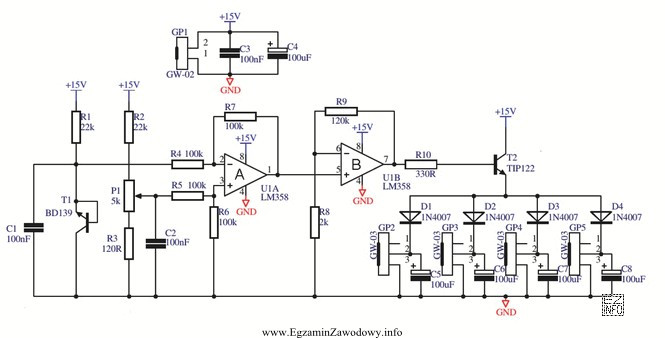

Wzmacniacz operacyjny może pracować w kilku typowych konfiguracjach, które rozpoznaje się z połączeń na schemacie: gdzie podano sygnał wejściowy (na "+" czy na "−") oraz jak poprowadzono ujemne sprzężenie zwrotne z wyjścia.
Układ nieodwracający charakteryzuje się tym, że sygnał wejściowy jest doprowadzony do wejścia nieodwracającego "+". Wejście odwracające "−" otrzymuje sygnał z dzielnika/sieci sprzężenia zwrotnego (zwykle rezystorowej) połączonej z wyjściem. Przy ujemnym sprzężeniu zwrotnym wzmacniacz stabilizuje wzmocnienie, a sygnał na wyjściu jest w tej samej fazie co sygnał wejściowy.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Odwracający – w tej konfiguracji sygnał podaje się na wejście "−" (zwykle przez rezystor), a wejście "+" jest odniesione do masy lub napięcia odniesienia. Wyjście ma odwróconą fazę względem wejścia.
- Całkujący – to szczególny przypadek układu (zwykle odwracającego), w którym w pętli sprzężenia zwrotnego występuje kondensator (często zamiast rezystora), a odpowiedź układu odpowiada całkowaniu sygnału wejściowego w pewnym zakresie częstotliwości.
- Różniczkujący – analogicznie jest to układ, w którym kluczową rolę pełni element RC (najczęściej kondensator w torze wejściowym i rezystor w sprzężeniu), co powoduje zależność wyjścia od pochodnej sygnału wejściowego w określonym paśmie.
Wskazówka egzaminacyjna: najpierw sprawdź, na które wejście WO idzie sygnał. Dopiero potem oceń, czy w sprzężeniu lub na wejściu występuje kondensator, co może wskazywać na całkowanie lub różniczkowanie.
