Siłownik hydrauliczny składa się z kilku podstawowych elementów, które na rysunkach (często w przekroju) dają się rozpoznać po funkcji i położeniu:
- tłoczysko – smukły pręt połączony z częścią roboczą maszyny; wysuwa się i chowa, przenosząc siłę na mechanizm (np. skręt walca tandemowego),
- tłok – element wewnętrzny zamocowany na końcu tłoczyska (w typowym siłowniku tłokowym); dzieli przestrzeń cylindra na komory i pod wpływem różnicy ciśnień przesuwa się, wymuszając ruch tłoczyska,
- cylinder – obudowa/korps, w której porusza się tłok; to część "zewnętrzna" siłownika, a nie element wysuwany,
- nurnik – pojęcie używane w innym typie siłownika (nurnikowym/plunger), gdzie elementem roboczym może być pręt bez klasycznego tłoka; nie należy go automatycznie utożsamiać z tłoczyskiem w typowym siłowniku tłokowym.

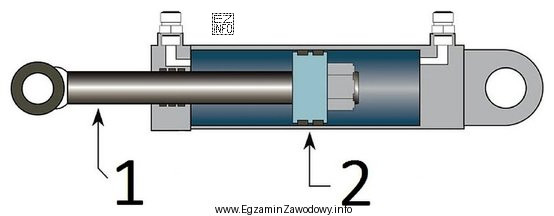

W zadaniu należy przyporządkować oznaczenia z rysunku do nazw części. Poprawne przypisanie to: 1 – tłoczysko, 2 – tłok, ponieważ tłoczysko jest elementem zewnętrznym przenoszącym ruch, a tłok jest elementem wewnętrznym współpracującym z ciśnieniem cieczy.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 1 – tłok, 2 – tłoczysko – to typowa pomyłka polegająca na zamianie nazw; tłok nie jest częścią wysuwającą się na zewnątrz,
- 1 – nurnik, 2 – tłoczysko – miesza typy konstrukcji; "nurnik" nie jest właściwą nazwą elementu w klasycznym siłowniku tłokowym pokazanym na rysunku,
- 1 – cylinder, 2 – tłoczysko – cylinder jest obudową siłownika, a nie oznaczonym elementem ruchomym; wskazanie cylindra zamiast tłoka/tłoczyska oznacza błąd w rozpoznaniu części.
Wskazówka egzaminacyjna: najpierw ustal, co na rysunku jest częścią wysuwaną (zwykle tłoczysko), a dopiero potem nazwij element wewnętrzny, który oddziela komory robocze (tłok). To ogranicza ryzyko zamiany pojęć.
