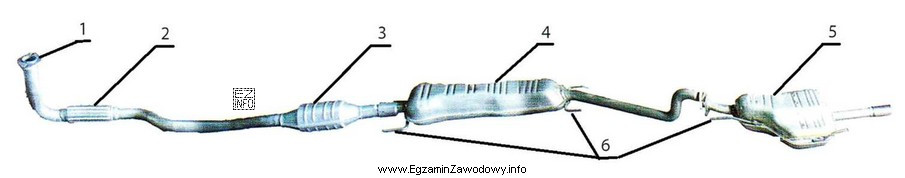

Zadanie sprawdza umiejętność rozpoznania podzespołu układu wydechowego na rysunku. W praktyce elektromechanik musi nie tylko znać nazwy elementów, ale także kojarzyć ich typowe położenie wzdłuż przebiegu układu oraz funkcję.
Tłumik środkowy (odpowiedź poprawna) jest zwykle umieszczony w środkowej części układu wydechowego. Jego rola to ograniczanie hałasu i w pewnym stopniu kształtowanie charakterystyki akustycznej. Na schematach bywa przedstawiany jako puszka/komora w środkowym odcinku, przed tłumikiem końcowym.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Tłumik wstępny – jeśli występuje, znajduje się bliżej silnika, w przedniej części układu. W wielu rozwiązaniach jego funkcję częściowo przejmują inne elementy, ale kluczowe jest położenie: nie jest to zwykle element "w środku" długiego odcinka pod podłogą.
- Tłumik końcowy – jest najbardziej "z tyłu", przy wylocie spalin. Na rysunkach lokalizuje się go w tylnej części pojazdu, często przed końcówką rury wydechowej.
- Katalizator – należy do elementów odpowiedzialnych za oczyszczanie spalin i typowo jest umieszczony bliżej silnika (aby szybciej osiągał temperaturę pracy). Na schematach jest zwykle w przednim odcinku układu.
Na egzaminie warto stosować prostą procedurę: (1) odszukać początek układu przy silniku, (2) prześledzić kolejność elementów aż do wylotu, (3) dopiero wtedy przypisać nazwę do numeru. To ogranicza pomyłki między tłumikiem środkowym i końcowym oraz między tłumikami a katalizatorem.
