Rysunek montażowy służy przede wszystkim do pokazania jak wykonać montaż zespołu: gdzie znajdują się elementy względem siebie, jak są połączone oraz jak przebiega mocowanie. Na takim rysunku oczekuje się informacji przydatnych w praktyce warsztatowej, np. przedstawienia połączeń (śruby, wkręty, zatrzaski, spoiny), orientacji części i miejsc instalacji.
Dlaczego "montażowym" jest poprawne?

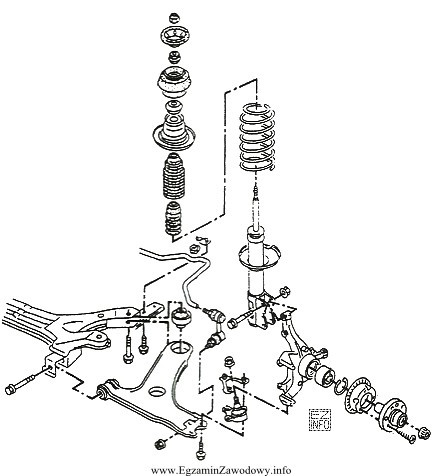

Jeżeli przedstawiony schemat/rysunek umożliwia złożenie elementów w całość (czyli prowadzi użytkownika przez sposób połączenia), to odpowiada definicji rysunku montażowego, którego celem jest ułatwienie montażu i kontrola poprawności złożenia.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Złożeniowym – rysunek złożeniowy pokazuje zespół i jego budowę, ale nie musi akcentować czynności montażowych ani sposobu wykonania połączeń; częściej służy do ogólnej prezentacji konstrukcji.
- Wykonawczym – rysunek wykonawczy dotyczy zwykle jednej części i zawiera dane do jej wytworzenia (wymiary, tolerancje, materiał, chropowatość). To inny cel niż montaż zespołu.
- Zestawieniowym – rysunek/dokument zestawieniowy kładzie nacisk na zestawienie elementów (wykaz części, oznaczenia pozycji, ilości), a nie na pokazanie samego sposobu montażu jako instrukcji połączeń.
Wskazówka egzaminacyjna: aby odróżniać typy rysunków, zawsze pytaj: "czy ten rysunek pomaga wytworzyć jedną część, czy raczej złożyć wiele części w całość, czy tylko uporządkować informacje o składzie zespołu?".
