W słupowej stacji transformatorowej 15/0,4 kV część średniego napięcia (15 kV) zawiera aparaty służące do zabezpieczenia i odłączania transformatora od sieci SN. Jednym z najczęściej stosowanych rozwiązań jest bezpiecznik rozłącznikowy na napięcie 15 kV, który pełni dwie role: po pierwsze chroni tor SN oraz transformator przed skutkami zwarć i przeciążeń (poprzez zadziałanie wkładki bezpiecznikowej), a po drugie umożliwia rozłączenie/izolowanie obwodu w ramach czynności eksploatacyjnych.

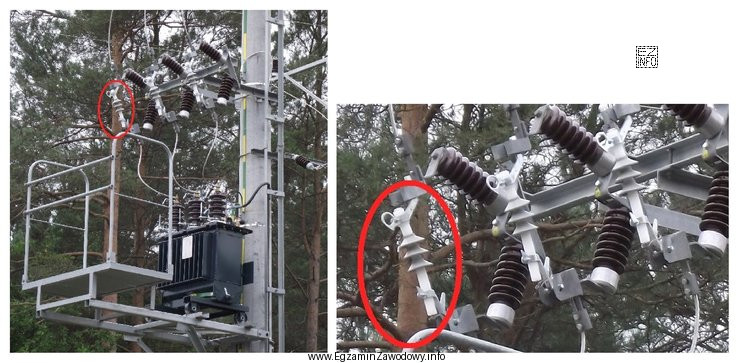

Odpowiedź "bezpiecznik rozłącznikowy na napięcie 15 kV." pasuje do kontekstu, ponieważ pytanie dotyczy stacji 15/0,4 kV, a element wyróżniony na rysunku jest wskazany jako element toru SN. W praktyce aparaty SN są wyraźnie inne konstrukcyjnie od osprzętu nn i są sytuowane po stronie doprowadzenia 15 kV do transformatora.
- "wyłącznik z zewnętrzną komorą gaszenia łuku." – wyłączniki mają inną funkcję i budowę (przystosowane do wielokrotnego łączenia prądów roboczych i zwarciowych). W typowych słupowych stacjach SN/nn częściej spotyka się proste rozłączenia i bezpieczniki, a nie rozbudowane wyłączniki o specyficznej komorze gaszeniowej.
- "bezpiecznik na napięcie 0,4 kV." – bezpieczniki nn występują po stronie 0,4 kV (rozdzielnica nn), a ich gabaryty i sposób zabudowy są inne. Pomyłka zwykle wynika z tego, że 0,4 kV jest bardziej "znane" z instalacji budynkowych, ale tutaj pytanie wskazuje na stację z wyraźną częścią SN.
- "ochronnik przepięciowy." – ochronnik służy do ograniczania przepięć i jest elementem ochrony przeciwprzepięciowej, zwykle podłączanym równolegle (do ziemi) w celu odprowadzenia udaru. Nie pełni funkcji rozłączania toru i nie wygląda jak aparat bezpiecznikowo-rozłącznikowy.
Wskazówka egzaminacyjna: jeśli w odpowiedziach pojawia się "bezpiecznik rozłącznikowy" oraz "ochronnik", rozróżnij funkcję: rozłączanie i zabezpieczenie prądowe (szeregowo w torze) kontra ograniczanie przepięć (równolegle do toru, do uziemienia).
