Skrzynka posuwów w obrabiarkach (w tym wiertarkach kadłubowych) jest zespołem, który umożliwia ustawienie różnych wartości posuwu, czyli prędkości ruchu roboczego narzędzia względem przedmiotu. W praktyce służy do dopasowania posuwu do:
- rodzaju obrabianego materiału,
- średnicy i typu narzędzia (np. wiertła),
- wymaganej jakości otworu,
- warunków pracy (chłodzenie, sztywność, moc).
Na rysunkach maszyn skrzynkę posuwów rozpoznaje się zwykle po tym, że jest powiązana z mechanizmem realizującym ruch posuwowy (np. wrzeciona lub tulei wrzecionowej) oraz posiada elementy nastawcze (dźwignie/przełączniki) odpowiadające za zmianę przełożeń posuwu.

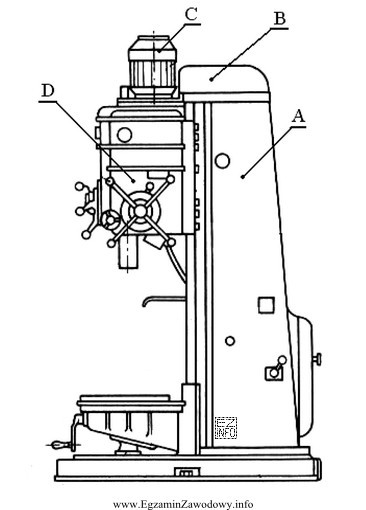

W tym pytaniu poprawną odpowiedzią jest "D", ponieważ na załączonym rysunku właśnie tą literą oznaczono skrzynkę posuwów.
Pozostałe odpowiedzi są niepoprawne, gdyż odnoszą się do innych oznaczeń literowych widocznych na rysunku. Typowym błędem jest mylenie zespołów związanych z posuwem z zespołami odpowiedzialnymi za obroty wrzeciona lub z elementami konstrukcyjnymi (korpus/kolumna). Na egzaminie warto najpierw przypomnieć sobie funkcję skrzynki posuwów (zmiana posuwu), a dopiero potem szukać na rysunku zespołu, który logicznie odpowiada za ten ruch.
Wskazówka egzaminacyjna: jeśli na rysunku widać kilka "skrzynek", nie wybieraj na podstawie nazwy lub wielkości. Oceń, czy dany zespół jest powiązany z ruchem posuwowym i czy ma elementy nastawcze typowe dla regulacji posuwu.
