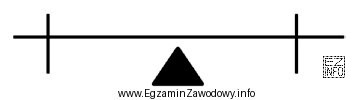

W dokumentacji kolejowej (plany linii i stacji) stosuje się ustaloną symbolikę, aby szybko i jednoznacznie wskazać, jaki element urządzeń lub infrastruktury przedstawia dany znak. W tym zadaniu należy rozpoznać, jaki obiekt oznacza symbol z rysunku.
Odpowiedź "elektronicznego obwodu nakładanego" jest poprawna, ponieważ odnosi się do konkretnego typu rozwiązania torowego/urządzeniowego, które ma własne, przypisane oznaczenie na planach. Na egzaminie kluczowe jest skojarzenie symbolu z nazwą elementu, a nie opisywanie szczegółów budowy.
- Odpowiedź "przekaźnika obojętnego" jest nieprawidłowa, bo przekaźnik to element aparatury przekaźnikowej (moduł/urządzenie w obwodach sterowania), a jego oznaczenie w dokumentacji jest inne niż oznaczenia elementów torowych związanych z detekcją toru.
- Odpowiedź "odcinka izolowanego" jest nieprawidłowa, ponieważ odcinek izolowany to fragment toru wydzielony izolacją (pojęcie stricte infrastrukturalne), a symbol takiego odcinka różni się od symbolu obwodu/układu elektronicznego nakładanego.
- Odpowiedź "czujnika szynowego z odcinkiem izolowanym" jest nieprawidłowa, bo łączy dwa pojęcia (czujnik + izolacja) i dotyczy innego typu urządzenia/rozwiązania; na planach zwykle ma ono odrębne oznaczenie od obwodu nakładanego.
Wskazówka egzaminacyjna: w pytaniach "Na rysunku zamieszczono oznaczenie…" najpierw określ, czy symbol dotyczy elementu torowego (odcinki, izolacje, czujniki) czy aparaturowego (np. przekaźniki). Dopiero potem dopasuj nazwę. Pomaga też ćwiczenie na rzeczywistych planach: rozpoznawanie symboli w kontekście toru i urządzeń srk.
