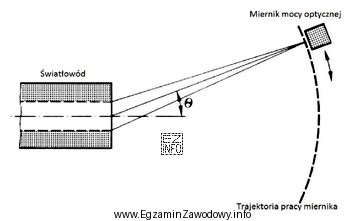

W pomiarach światłowodowych różne stanowiska pomiarowe służą do badania zupełnie innych własności toru optycznego. Jeśli rysunek przedstawia układ, którego celem jest obserwacja przestrzennego rozkładu mocy (np. jak moc optyczna rozkłada się kątowo lub na płaszczyźnie detekcji w warunkach pola dalekiego), to właściwą interpretacją jest pomiar rozkładu natężenia mocy optycznej pola dalekiego. Taki pomiar dotyczy "obrazu" emisji/wyjścia światła i jego rozkładu, a nie jedynie wartości całkowitej mocy.
Odpowiedź "dyspersji polaryzacyjnej" jest nieadekwatna, ponieważ dyspersja polaryzacyjna (PMD) opisuje różnice czasów propagacji składowych polaryzacyjnych i zwykle wymaga metod pomiaru zależnych od czasu/opóźnienia, zmian polaryzacji i/lub analizy szerokości impulsu. Sam układ do oglądania rozkładu mocy w polu dalekim nie jest typowym sposobem wyznaczania PMD.
Odpowiedź "parametrów geometrycznych światłowodu" (np. średnic, współosiowości, geometrii rdzenia/płaszcza) dotyczy badań geometrycznych lub mikroskopowych i nie wynika z klasycznego schematu pomiaru pola dalekiego. Do geometrii wykorzystuje się inne przyrządy i procedury niż obserwacja rozkładu natężenia wiązki.
Odpowiedź "tłumienia światła" odnosi się do strat w torze optycznym, które mierzy się zwykle jako zależność mocy wejściowej i wyjściowej (lub metodami reflektometrycznymi). To pomiar "ile mocy ginie", a nie "jak ta moc jest rozłożona w przestrzeni/kącie". Dlatego przy schemacie pola dalekiego poprawne jest wskazanie rozkładu natężenia mocy, a nie tłumienia.
Wskazówka egzaminacyjna: najpierw rozpoznaj, czy rysunek pokazuje pomiar wartości całkowitej (moc, tłumienie), zjawisk czasowych (dyspersja), czy rozkładu przestrzennego/katowego (pole bliskie/dalekie). To pozwala szybko odrzucić odpowiedzi z "innej rodziny" pomiarów.
