Połączenie wpustowe to popularny sposób łączenia wału z piastą (np. koła pasowego, koła zębatego, sprzęgła) w celu przeniesienia momentu obrotowego. Kluczowe jest rozpoznanie rodzaju wpustu na rysunku oraz odróżnienie go od innych typów połączeń.

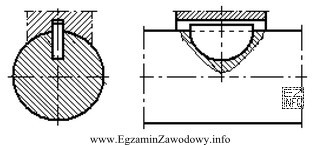

Wpust czółenkowy (w praktyce często kojarzony z kształtem "czółenka", czyli fragmentem walca/segmentem koła) ma geometrię inną niż wpust pryzmatyczny. Jego charakterystyczna forma powoduje, że sposób przylegania i osadzania w rowku różni się od rozwiązań typowo "prostokątnych". W zadaniu należy zatem zidentyfikować na rysunku tę specyficzną geometrię i wskazać właściwą nazwę.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "kołkowego" – połączenie kołkowe realizuje się kołkiem ustalającym (najczęściej walcowym lub stożkowym) i jego otworami, a nie wpustem i rowkiem wpustowym. To inna zasada działania i inny element złączny.
- "czołowego" – nie jest to typowa nazwa rodzaju wpustu w klasyfikacji połączeń wał–piasta. "Czołowe" kojarzy się raczej z odniesieniem do czoła elementu lub złączami pracującymi na powierzchniach czołowych, a nie z wpustem w rowku.
- "pryzmatycznego" – wpust pryzmatyczny ma kształt prostokątnego/pryzmatycznego klocka, zwykle o równoległych ściankach bocznych. Jeśli na rysunku widoczny jest element o kształcie segmentowym (a nie prostokątnym), wybór tej odpowiedzi wynika z mylenia najczęściej spotykanego typu z typem czółenkowym.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy na rysunku widzisz prostokątny wpust (często pryzmatyczny), czy element o krzywoliniowym zarysie (typowy trop dla wpustu czółenkowego). Następnie upewnij się, że pytanie dotyczy "połączenia za pomocą wpustu", a nie kołka lub innego łącznika.
