KWALIFIKACJA MEC3 - STYCZEŃ 2018

PYTANIE NR 2.

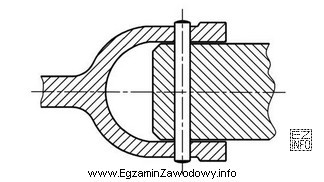

Które połączenie przedstawiono na rysunku?
Ilustracja przedstawia techniczny rysunek połączenia sworzniowego, co jest zgodne z odpowiedzią do pytania egzaminacyjnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Połączenie sworzniowe rozpoznaje się na rysunku po obecności sworznia przechodzącego przez współosiowe otwory łączonych części, zwykle tworząc przegub. Nie ma tu cech gwintu ani kształtów typowych dla klina czy wielowypustu, które służą głównie do przenoszenia momentu.

Pełne wyjaśnienie:

Połączenie sworzniowe jest połączeniem rozłącznym, w którym elementem łączącym jest sworzeń (gładki trzpień). Na rysunku technicznym zwykle widać go jako walcowy element przechodzący przez współosiowe otwory dwóch (lub więcej) części. Taki układ często pełni rolę przegubu, czyli umożliwia względny ruch (np. obrót) jednego elementu względem drugiego, a obciążenia przenoszone są m.in. przez naciski w otworach i ścinanie sworznia.

Dlaczego pozostałe odpowiedzi nie pasują do połączenia sworzniowego?

  • "Klinowe" – połączenie klinowe rozpoznaje się po klinie/wpuście umieszczonym w rowkach wału i piasty; jego zadaniem jest przede wszystkim przenoszenie momentu obrotowego. Charakterystyczne są rowki i element o kształcie klina, a nie gładki trzpień przegubowy.
  • "Gwintowane" – w połączeniu gwintowanym kluczową cechą jest obecność gwintu (śruba, nakrętka, wkręt). Na rysunku pojawiają się elementy gwintowane i sposób ich przedstawienia; bez gwintu nie ma podstaw, by uznać złącze za gwintowane.
  • "Wielowypustowe" – połączenie wielowypustowe ma zestaw wzdłużnych wypustów i rowków na wale i w piaście. Służy do przenoszenia dużych momentów przy możliwości osiowego przesuwu. Na rysunku widać "uzębienie" wzdłużne, a nie pojedynczy sworzeń.

Wskazówka egzaminacyjna: gdy w zadaniu występuje rysunek, spróbuj ocenić funkcję złącza. Jeśli wygląda na przegub (ruch obrotowy, oś/"pin" w otworach), najczęściej będzie to połączenie sworzniowe. Jeśli ma przenosić moment na wale (klin, wielowypust) lub ma typowe elementy śrubowe (gwint), wybór będzie inny.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Połączenie sworzniowe to połączenie rozłączne, w którym elementem łączącym jest sworzeń (gładki trzpień) przechodzący przez współosiowe otwory łączonych części. Często tworzy przegub, czyli pozwala na ruch obrotowy elementów względem siebie.
Zwróć uwagę, czy widać walcowy trzpień przechodzący przez otwory dwóch elementów. Typowe są też elementy zabezpieczające przed wysunięciem (np. zawleczka lub pierścień osadczy), ale kluczowy jest sam sworzeń bez cech gwintu.
Połączenie gwintowane wymaga obecności gwintu (śruba, wkręt, nakrętka) i przenosi siły przez docisk wynikający z dokręcenia. W połączeniu sworzniowym element łączący jest gładki, a przenoszenie obciążeń zachodzi głównie przez ścinanie sworznia i naciski w otworach.
Najczęściej spotkasz je w przegubach dźwigni, cięgnach, mocowaniach siłowników, zawiasach oraz mechanizmach, gdzie potrzebny jest obrót lub wahliwy ruch. W praktyce mechanika-montera ważne jest też kontrolowanie luzu i zużycia otworów.
Aby sworzeń nie wysunął się podczas pracy, stosuje się zabezpieczenia, np. zawleczki, nakrętki koronowe z zawleczką, pierścienie osadcze (Segera) lub podkładki zabezpieczające. Dobór zależy od konstrukcji, obciążeń i wymagań serwisowych.
Połączenie klinowe służy głównie do przenoszenia momentu między wałem a piastą i ma klin/wypust w rowkach. Połączenie sworzniowe typowo tworzy przegub i bazuje na sworzniu w otworach. Inna jest funkcja i inny jest charakterystyczny kształt na rysunku.
Wielowypust stosuje się zwykle wtedy, gdy trzeba przenieść duży moment obrotowy na wale i zapewnić dobre prowadzenie, czasem z możliwością przesuwu osiowego. Sworzeń wybiera się raczej do połączeń przegubowych, a nie do typowego przenoszenia momentu jak na wałach.
Częste są pomyłki sworznia ze śrubą (szukanie "czegoś okrągłego" bez sprawdzenia gwintu) oraz mylenie złączy wał–piasta (klin, wielowypust) z przegubami. Pomaga analiza funkcji: moment obrotowy vs ruch obrotowy w przegubie.
W serwisie ocenia się luz przez poruszanie elementami w przegubie, oględziny zużycia sworznia i otworów oraz pomiar średnic (np. suwmiarką lub mikrometrem). Nadmierny luz objawia się stukami, nierówną pracą i przyspieszonym zużyciem współpracujących części.
Trenuj rozpoznawanie złączy na rysunkach: sworzeń (przegub), gwint (śruba/nakrętka), klin i wpust (wał–piasta), wielowypust (wypusty wzdłużne). Rób krótkie notatki z cech rozpoznawczych i kojarz je z funkcją połączenia w mechanizmie.
