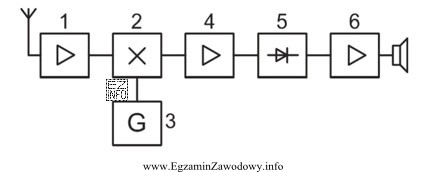

Odbiornik superheterodynowy działa na zasadzie przemiany częstotliwości: sygnał w.cz. z anteny po wstępnym dopasowaniu/wzmocnieniu jest łączony w mieszaczu z sygnałem z heterodyny (lokalnego generatora). Wynikiem mieszania są składowe o częstotliwościach będących sumą i różnicą, a do dalszej obróbki wybiera się stałą częstotliwość pośrednią (p.cz.).
Kluczową zaletą superheterodyny jest to, że większość wzmocnienia i selektywności realizuje się właśnie w torze p.cz., bo pracuje on na jednej, stałej częstotliwości. Elementem odpowiedzialnym za ten etap jest wzmacniacz pośredniej częstotliwości. To on wzmacnia sygnał p.cz. i zwykle współpracuje z filtrami p.cz. (kształtowanie pasma i selektywności) przed etapem demodulacji AM.
Dlaczego pozostałe odpowiedzi nie pasują?
- "wzmacniacza niskich częstotliwości" – wzmacniacz m.cz. pracuje po detektorze (po demodulacji AM), gdy sygnał ma już postać akustyczną/elektryczną w paśmie audio.
- "heterodyny" – heterodyna jest źródłem sygnału lokalnego (generator), a nie blokiem wzmacniającym sygnał p.cz.; jej zadaniem jest dostarczenie częstotliwości do mieszania.
- "mieszacza" – mieszacz realizuje przemianę częstotliwości (wytworzenie p.cz.), ale nie jest typowym stopniem zapewniającym główne wzmocnienie i selektywność toru p.cz.
Na egzaminie warto zapamiętać kolejność funkcji: mieszacz + heterodyna → wzmacniacz p.cz. → detektor AM → wzmacniacz m.cz.. Jeśli na schemacie dany blok jest umieszczony między mieszaczem a detektorem, najczęściej odpowiada właśnie za tor p.cz.
